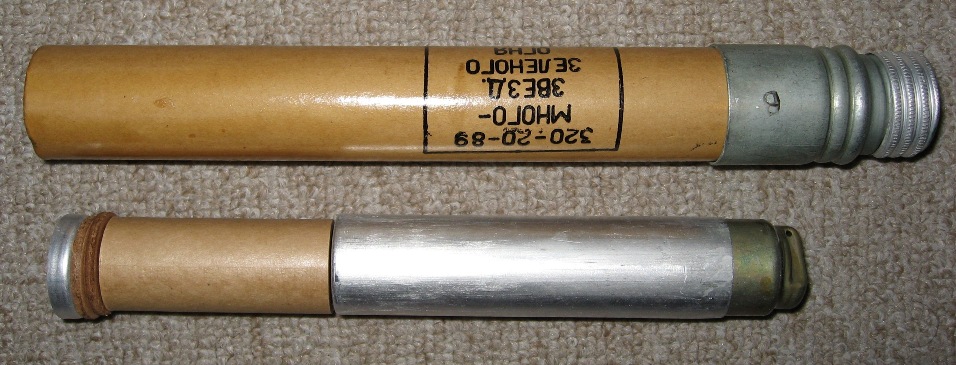

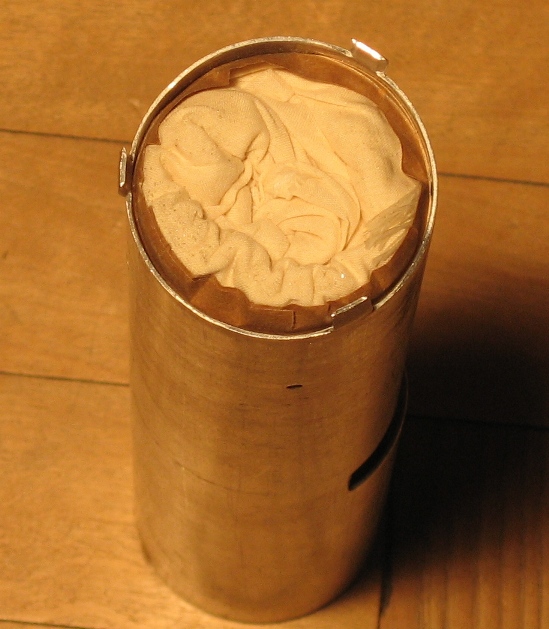

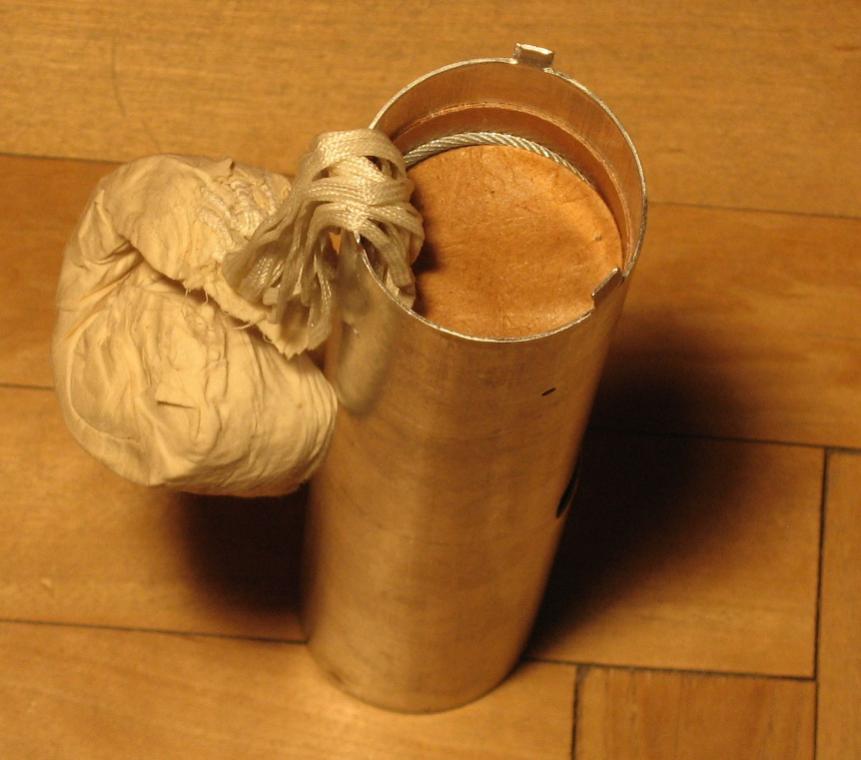

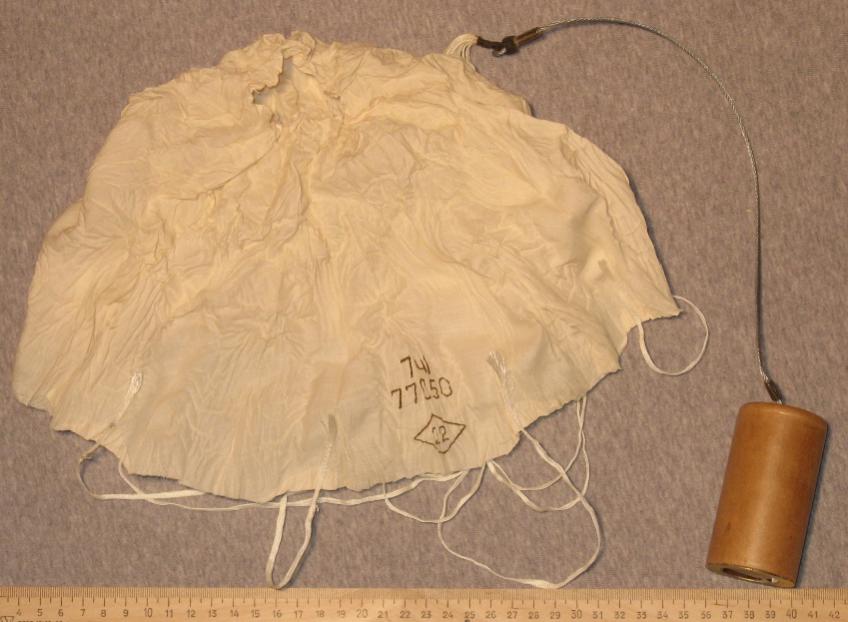

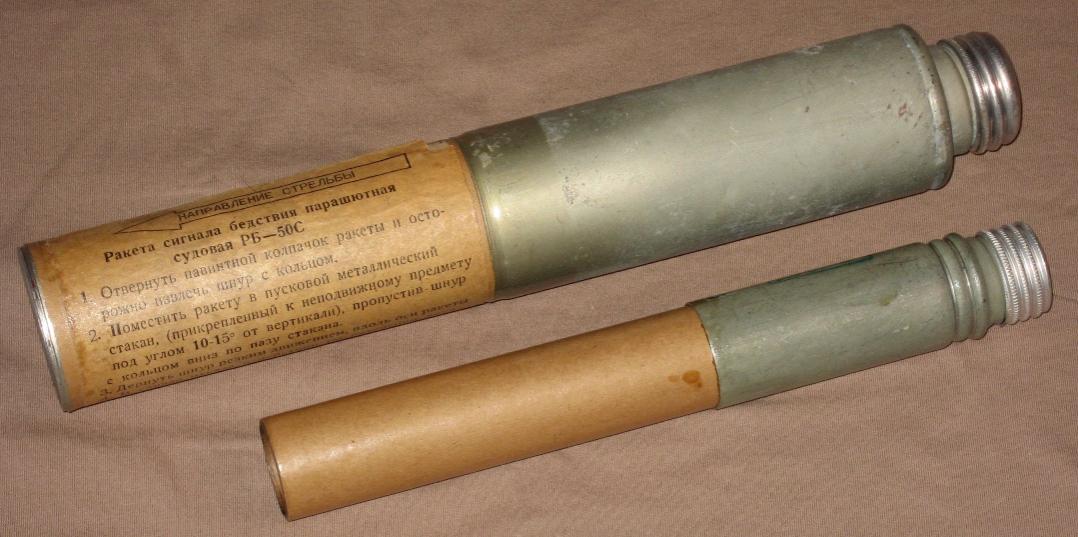

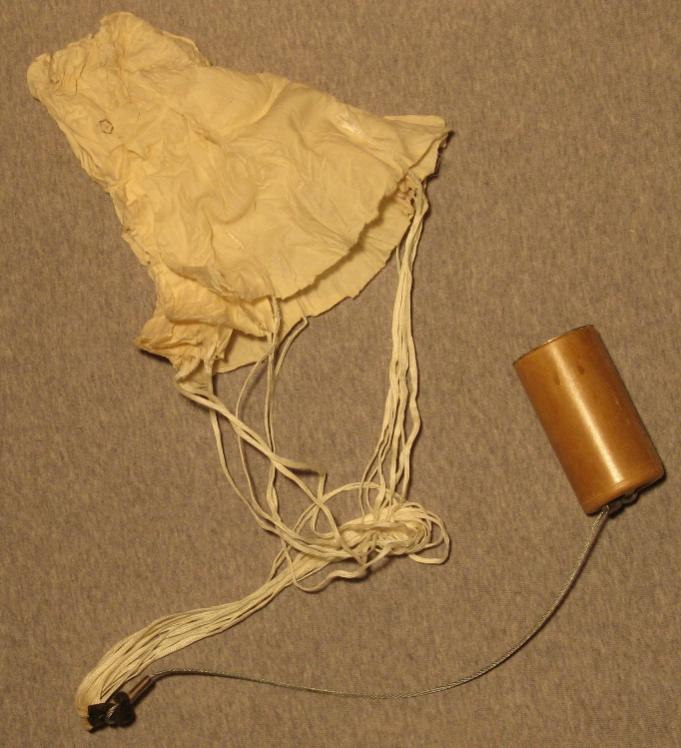

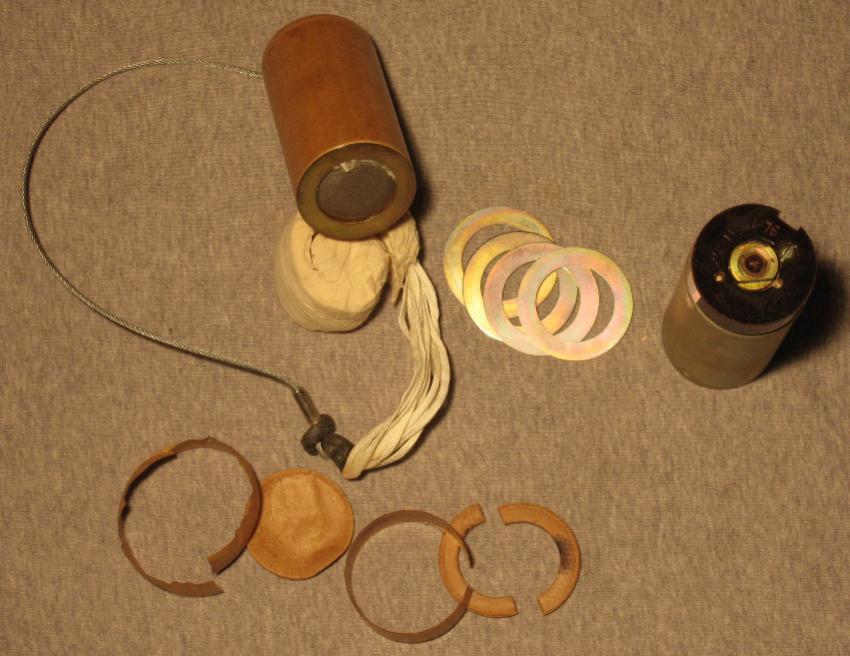

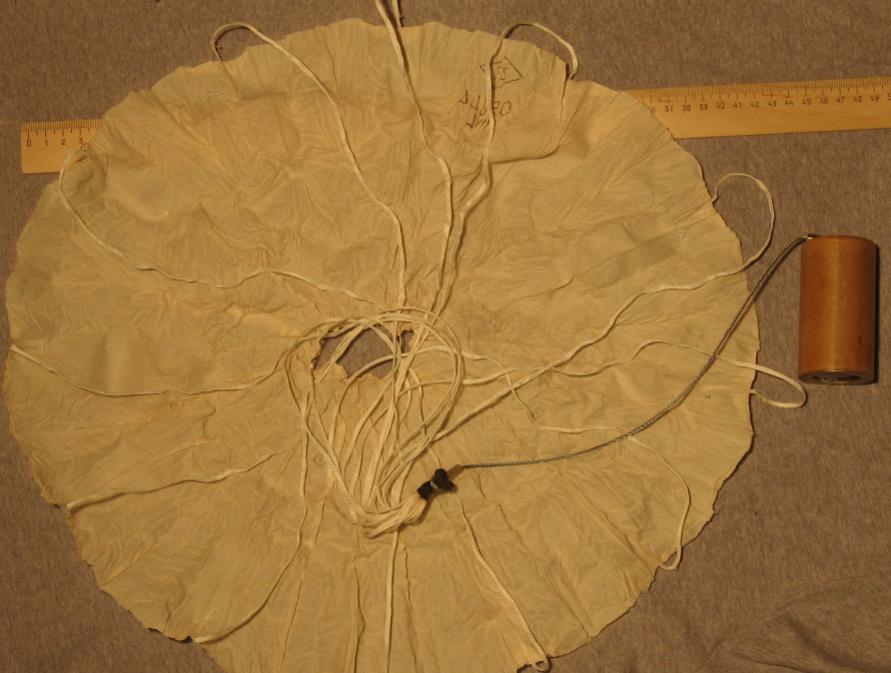

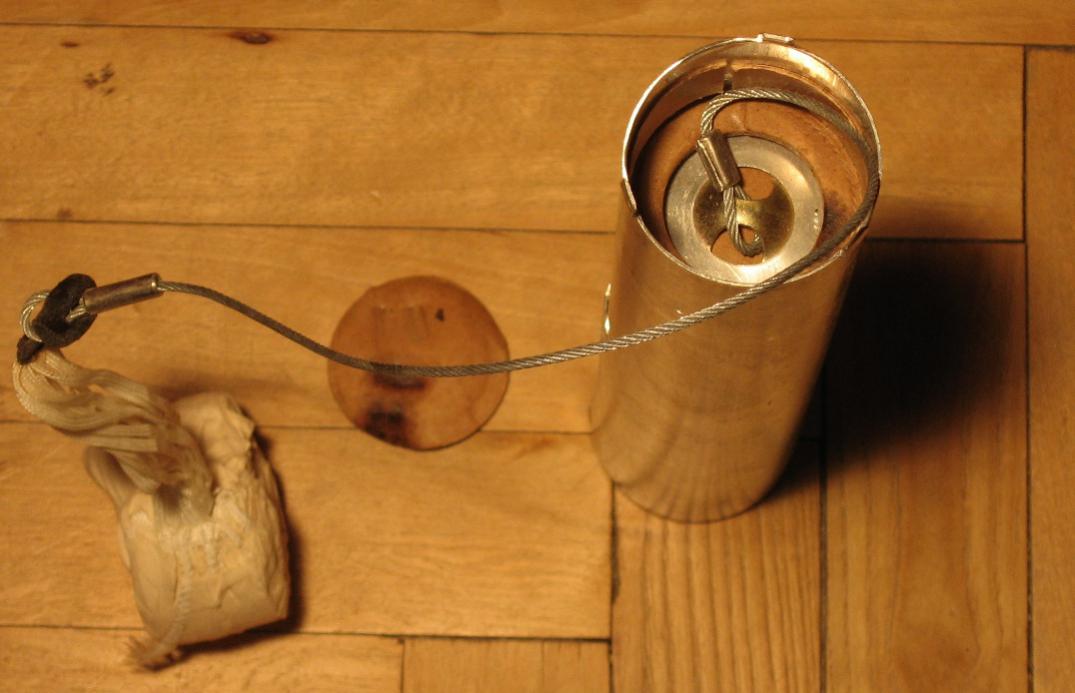

Не знаю, куда разместить - если что, модераторы поправят. Устройство 50-мм реактивного патрона аналогично реактивным патронам 40-мм и 30-мм калибров. Но он наиболее мощный, реже встречается - может любителям пиротехники будет интересно. Данные по натурному образцу: масса ракеты "стартовая" - 622 г масса пороховой шашки - 75,6 г масса звездки с парашютом - 227 г диаметр парашюта - 50 см Общий вид и содерживое ракеты (звездка с парашютом, двигатель с дистанционным устройством, прокладки). На базе осветительного создана и судовая ракета бедствия РБ-50С. В отличие от осветительного не имеет переключателя дальностей.

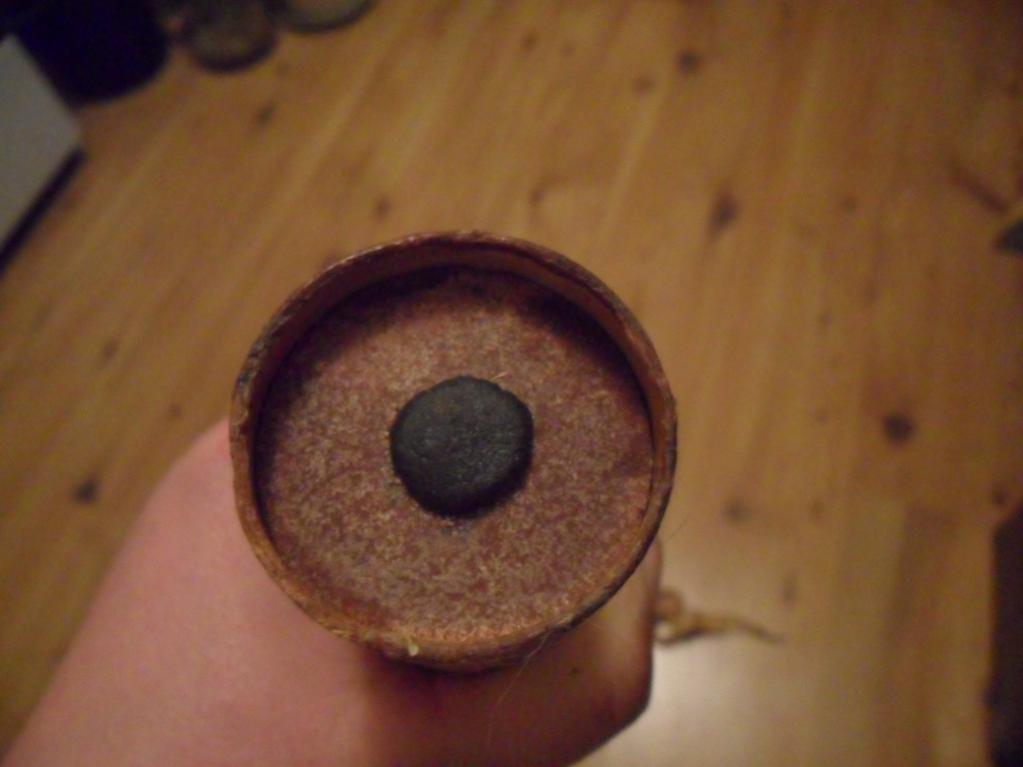

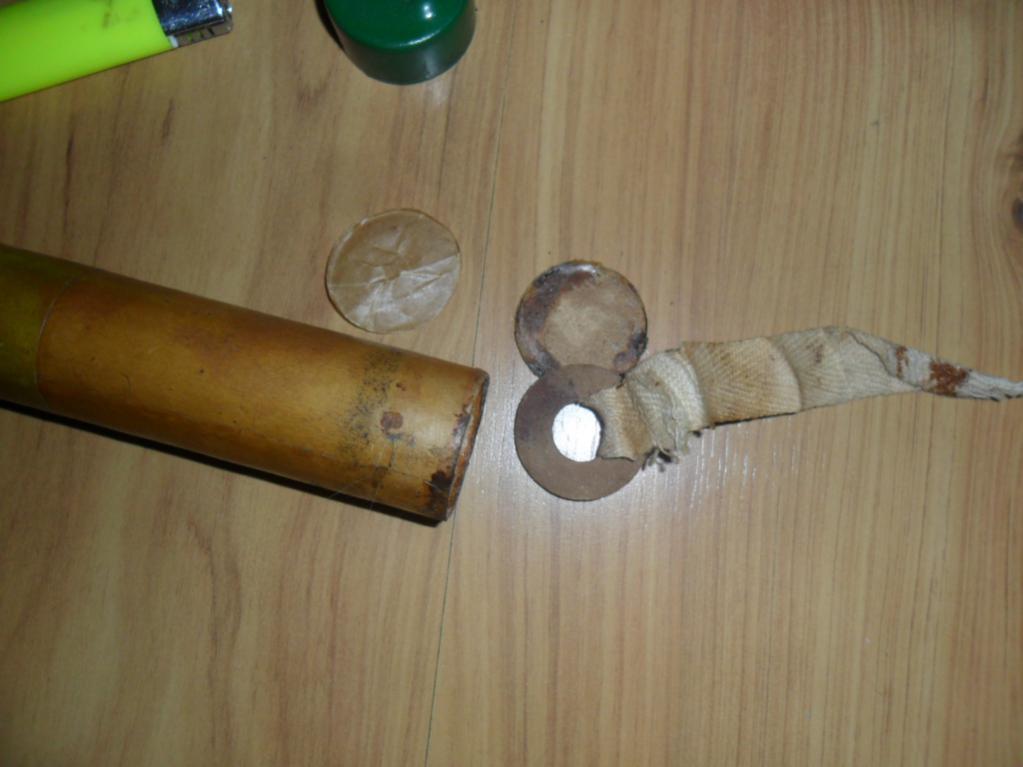

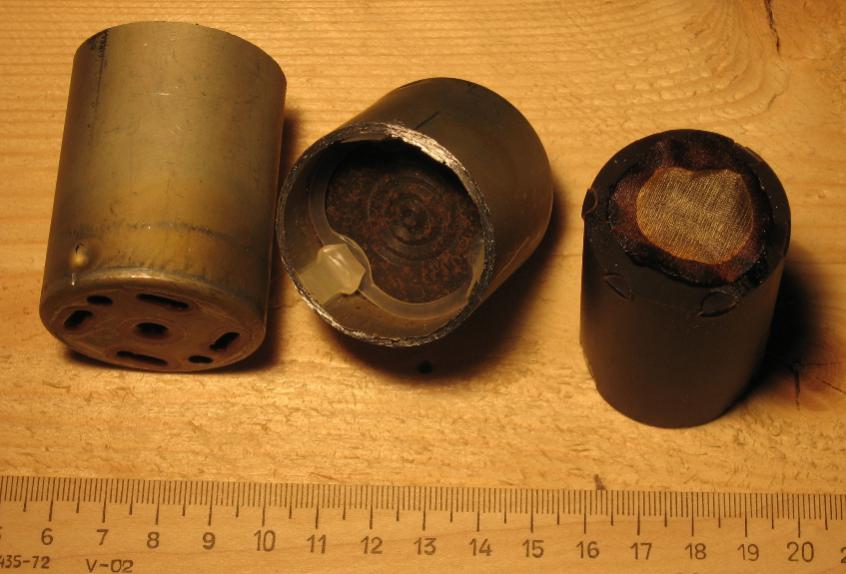

Двигатель и пороховая шашка. Синтетический кружок с усилителем (0,53 г дымного пороха) приклеен к нижнему торцу шашки, обращенному к соплам.
Создавая тему я имел некоторое представление о том, что есть в сети Кроме указанного Вами сайта на разных ресурсах доступны также сканы Руководства службы по 50--мм РОПДД. Но на этом инфа исчерпывается. Потому и создал тему. К этому также подтолкнули обсуждения в разделе Куплю/Продам http://reibert.info/forum/showthread.php?t=165692&page=2 http://reibert.info/forum/showthread.php?p=2006226&posted=1 Дабы не нарушать правил раздела Куплю/Продам, предлагаю обсуждение реактивных патронов перенести сюда. Если не будет интереса, тему модераторы могут всегда снести.

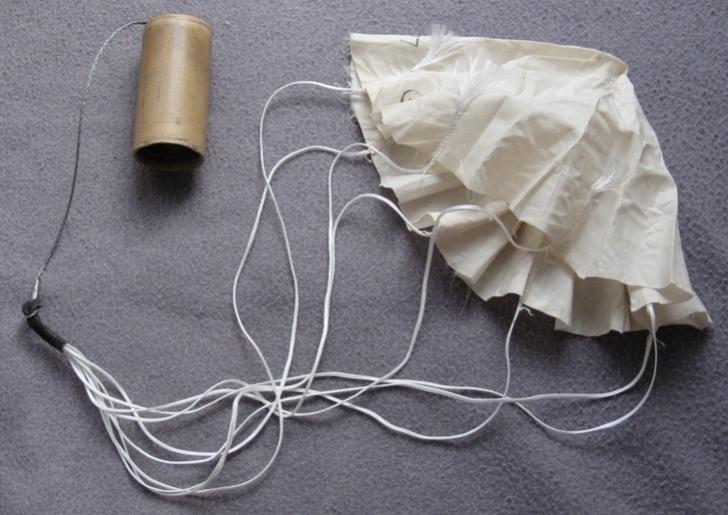

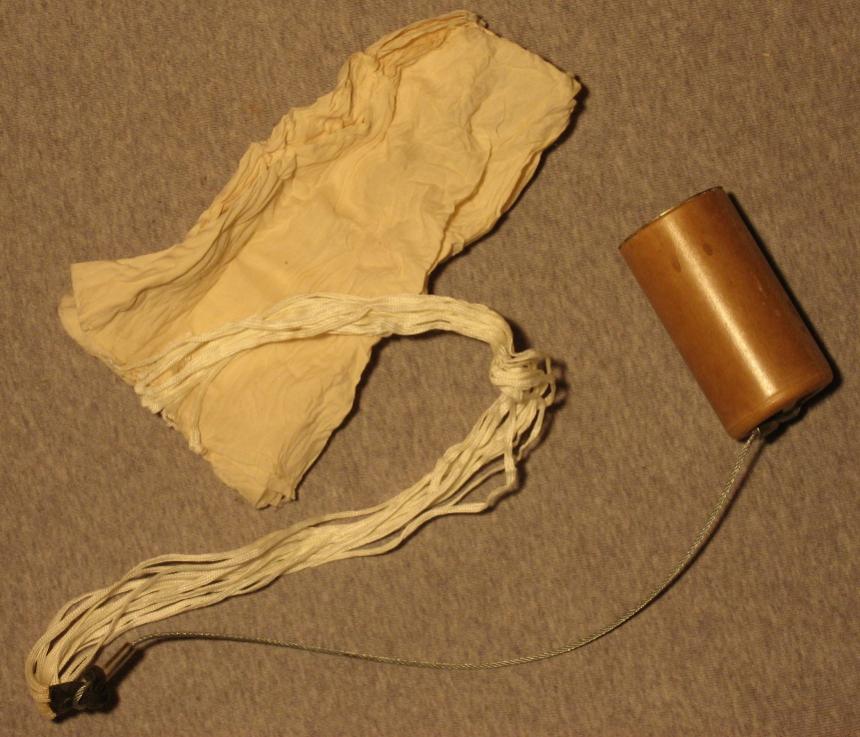

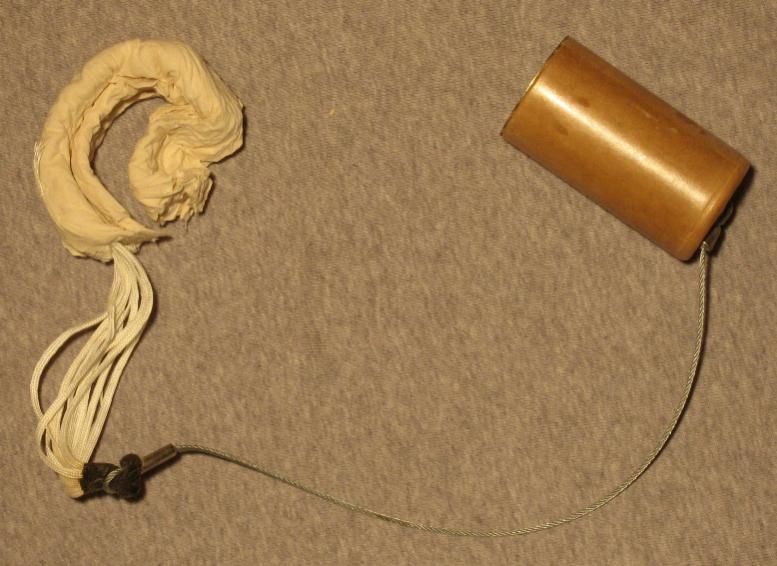

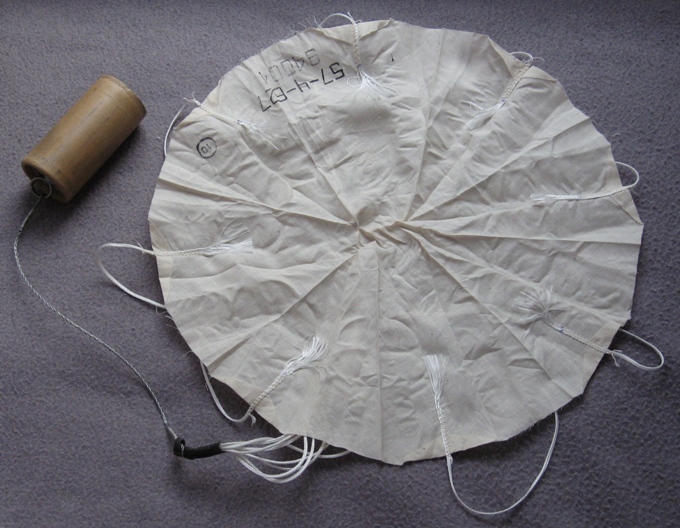

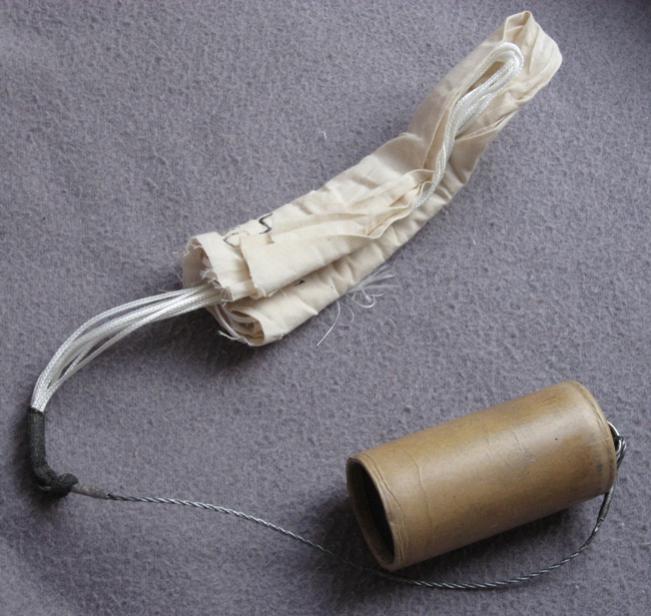

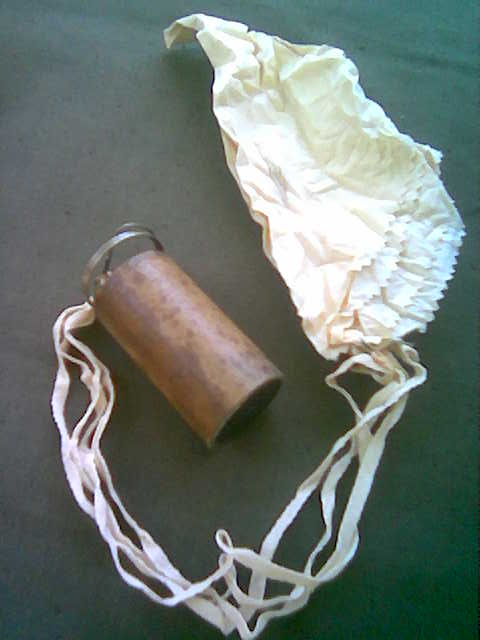

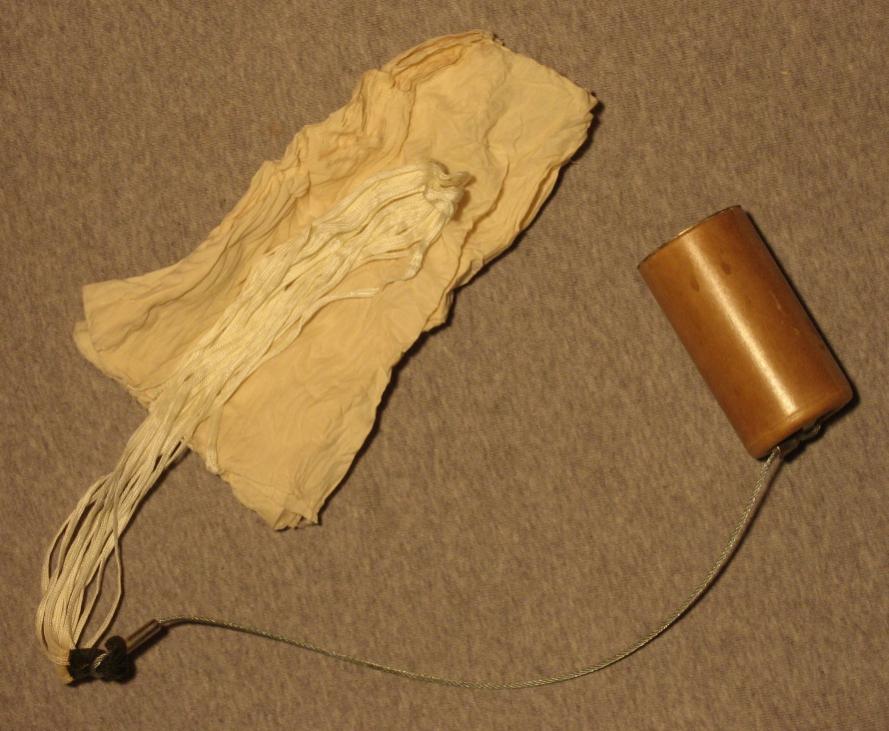

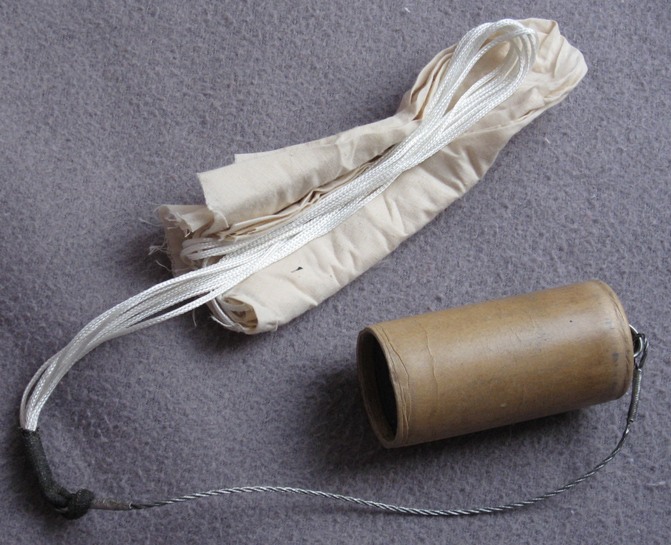

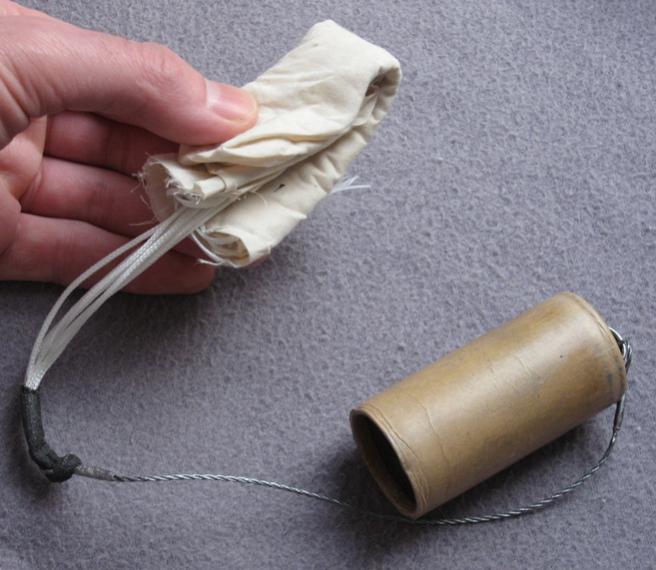

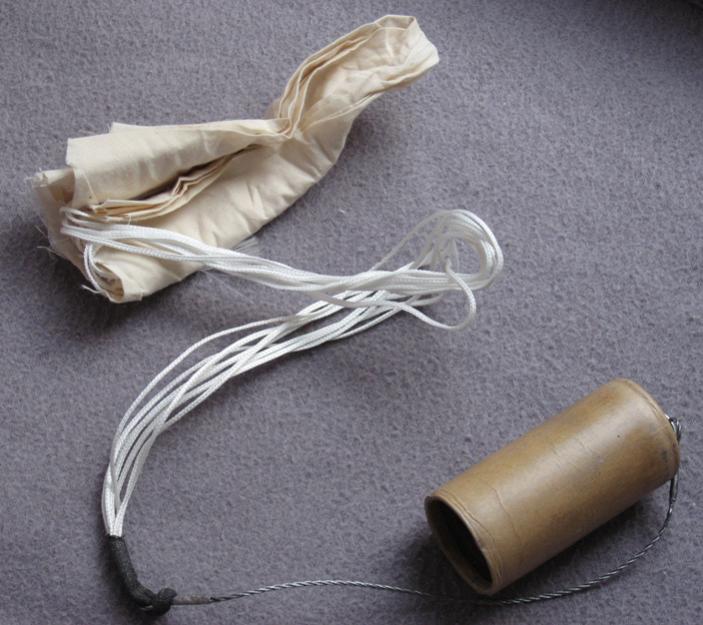

Для сравнения - парашютная звездка 40-мм реактивного патрона. Устройство практически идентично. Отличия - отсутствие отверстия в куполе и 8 строп вместо 12-ти.

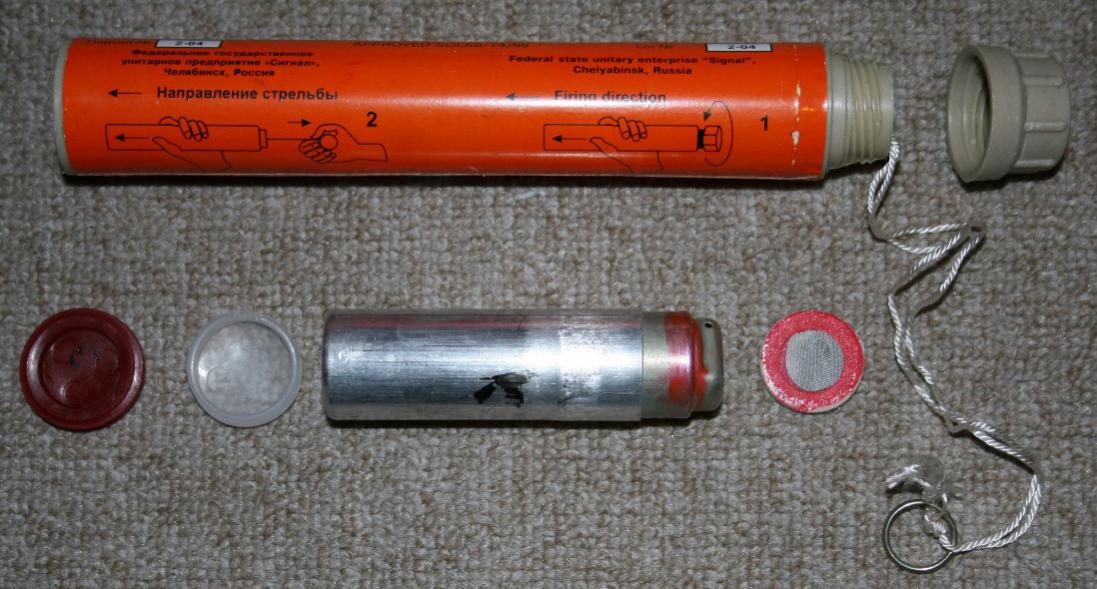

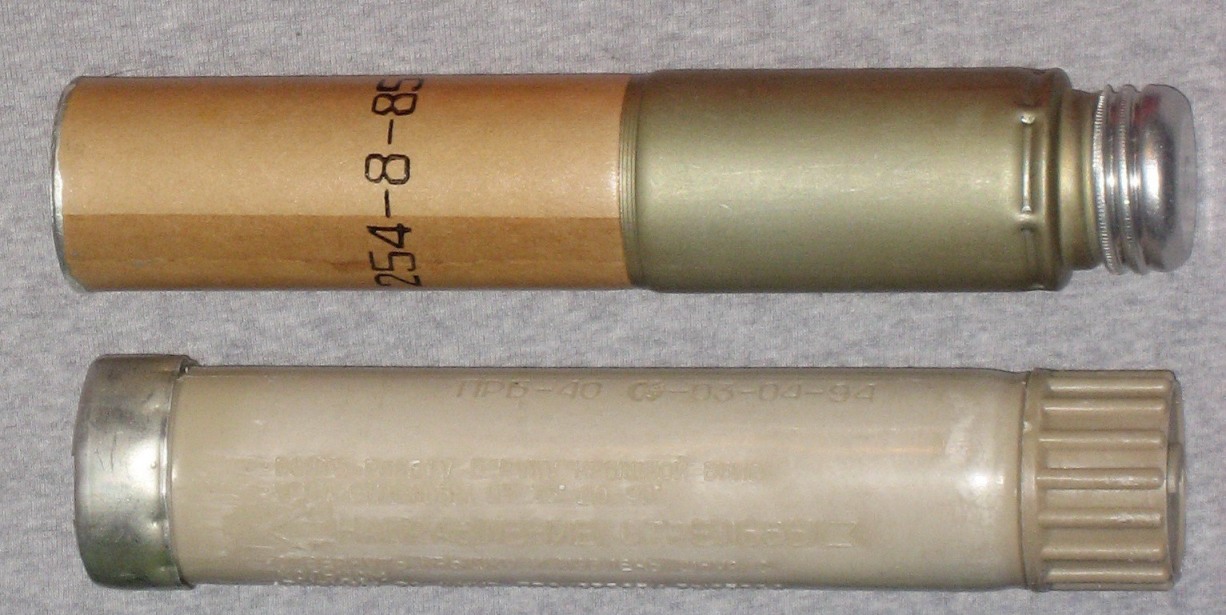

Ракета бедствия морского регистра (ПРБ-40) отличается от армейских 40-мм реактивных патронов только пусковой трубкой. Аналогичное различие между 30-мм патронами армейскими и морскими (РОК-30, РОЗ-30).
Когда жили в военном городке каждый раз после пуска ракет на 9е мая стаканы от ручных ракетниц со свистом падали когда отгорала зведка от парашюта . Когда куча таких падает на асфальт рядом в 7-10 метрах от тебя ничего приятного. Потом в лесополосе находили их воткнутые на 10-15 см в землю...

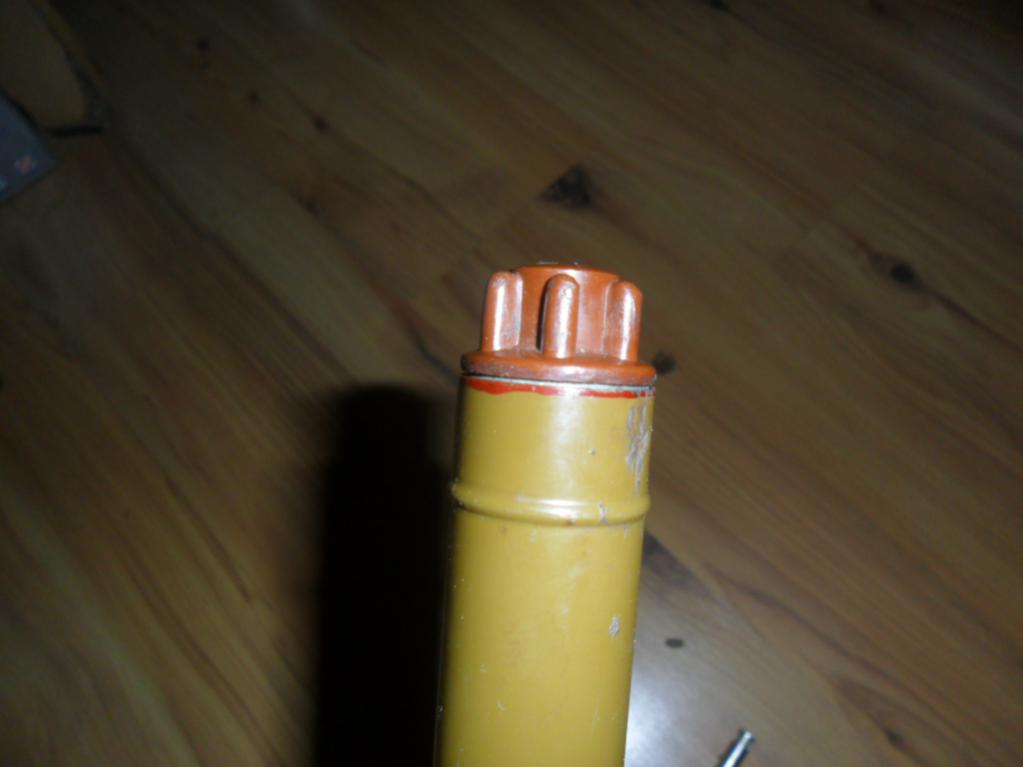

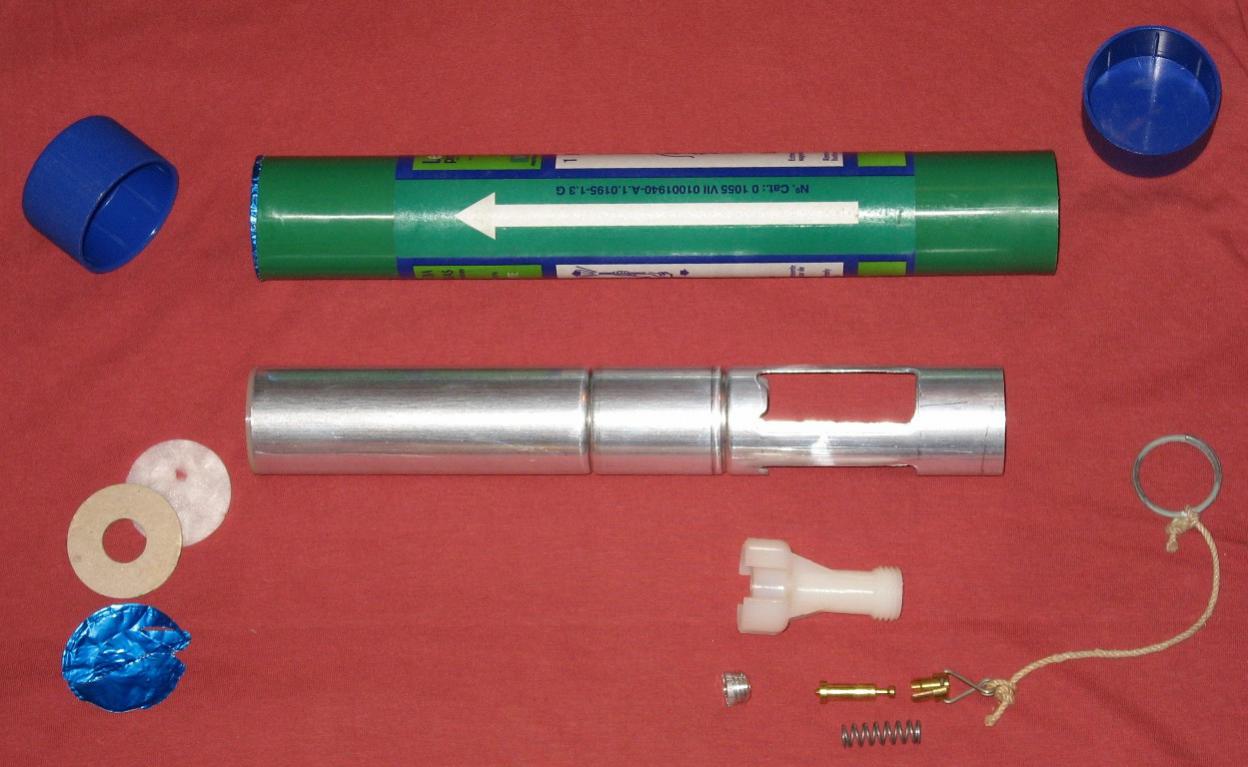

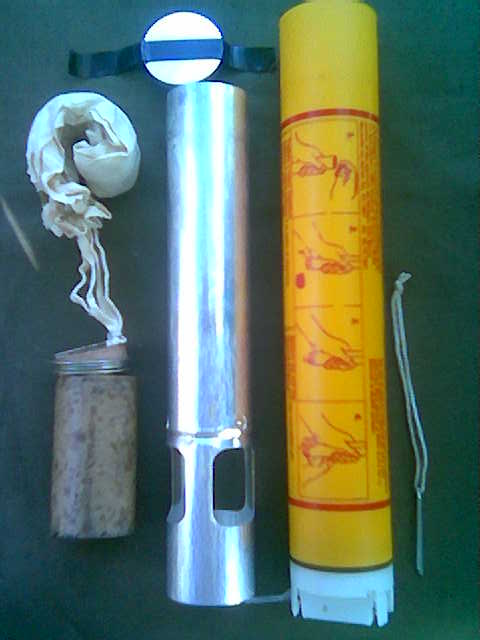

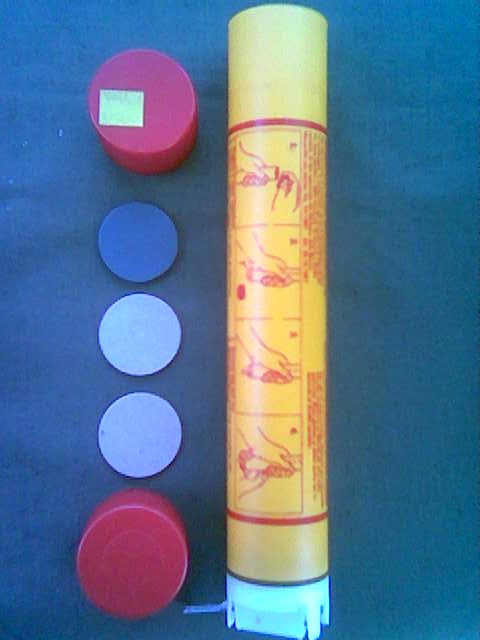

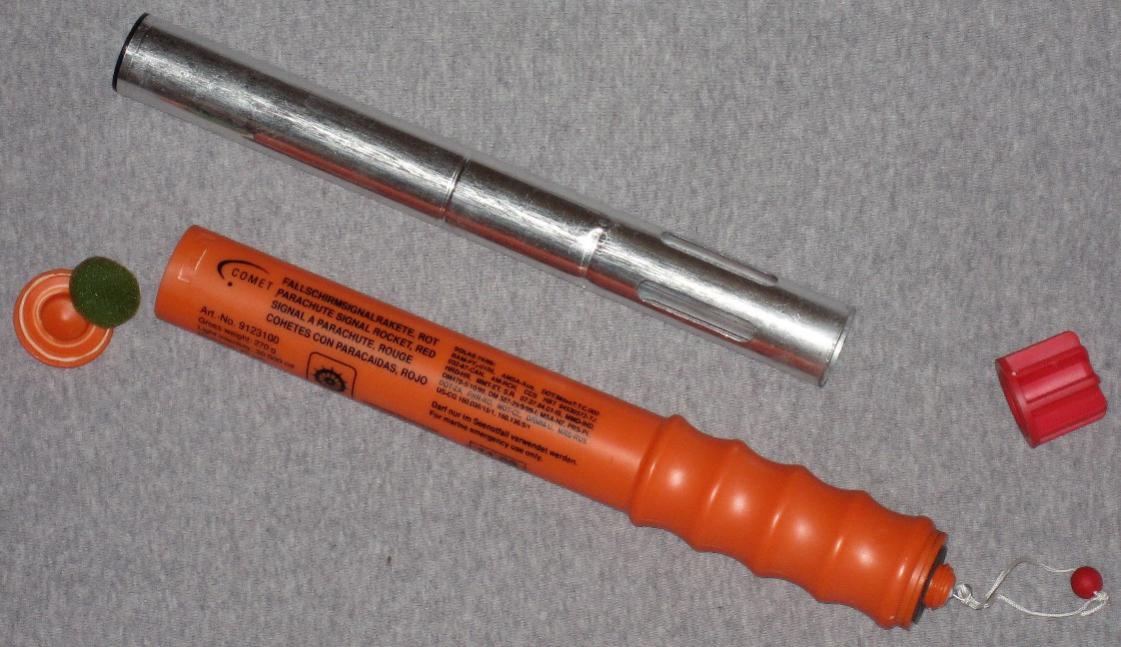

Да, пустой контейнер 40-50 ракет покалечить и убить может. Поэтому по правилам их запрещено запускать в черте города, возле строений и машин. Наши люди, конечно, непревзойденные по беспечности - но все же лучше избегать таких пусков. Кроме того, нередки случаи сваливания ракеты с раектории, ухода в сторону - об этом много раз говорилось. Отечественные ракеты стабилизируются вращением, зарубежные - чаще стабилизатором или комбинированно (стабилизатор плюс боковой сопла). Но от сваливаний и стабилизатор не спасает - при малой начальной скорости сопротивления воздуха недостаточно для его работы. На фото ракеты бедствия немецкая Comet и испанская LeSea - калибр по корпусу соотсветственно 27 мм и 1,5 дюйма. У Comet воспламенитель терочный, аналогичный отечественному. У LeSea ударный с еврокапсюлем.
кстати был с лучай с машиной нашей когда такая ботва упала на крышу , оставила приличную ямку сантиметра 4 и сколола краску, было оч обидно
Это видимо 30-мм патрон. Если бы от 40-мм РОПа упал контейнер - было бы хуже. Как KAR98 говорил уже, контейнеры конкретно в грунт въезжают. Более того, от удара часто двигатель впрессовывается в глубину алюминиевого корпуса на пару сантиметров. Скорость падения та же, что парашютиста в затяжном - 40-50 м/сек. А масса железяки 120-240 граммов (РОП-40 и РОПДД-50). В этом смысле отечественные патроны наиболее травматичные - двигатели стальные. У зарубежных используется алюминий и ракета значительно легче получается.

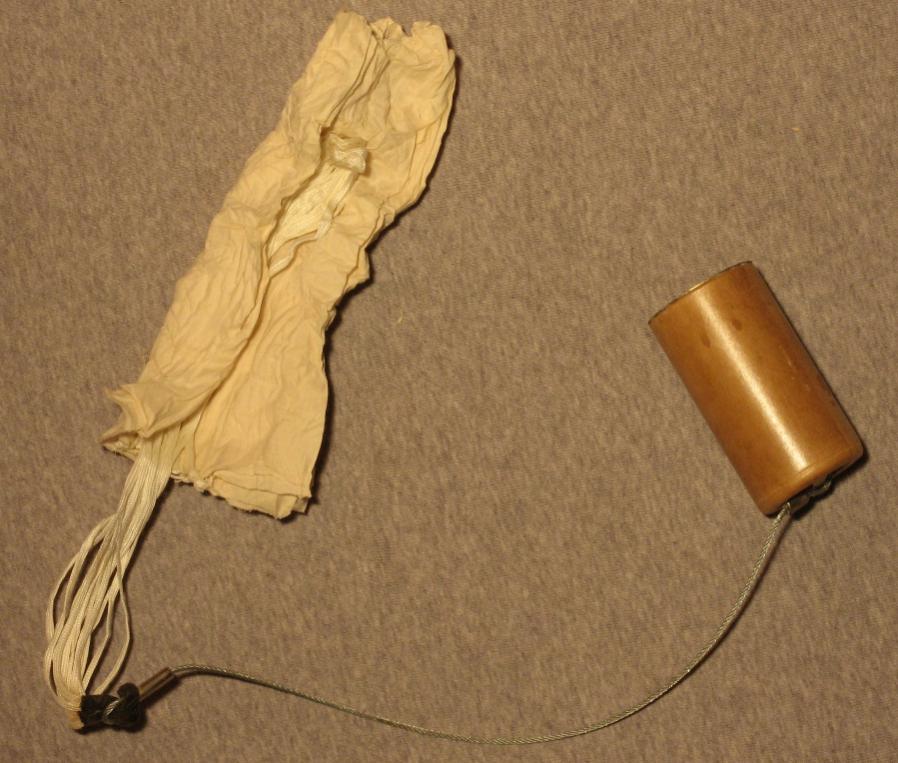

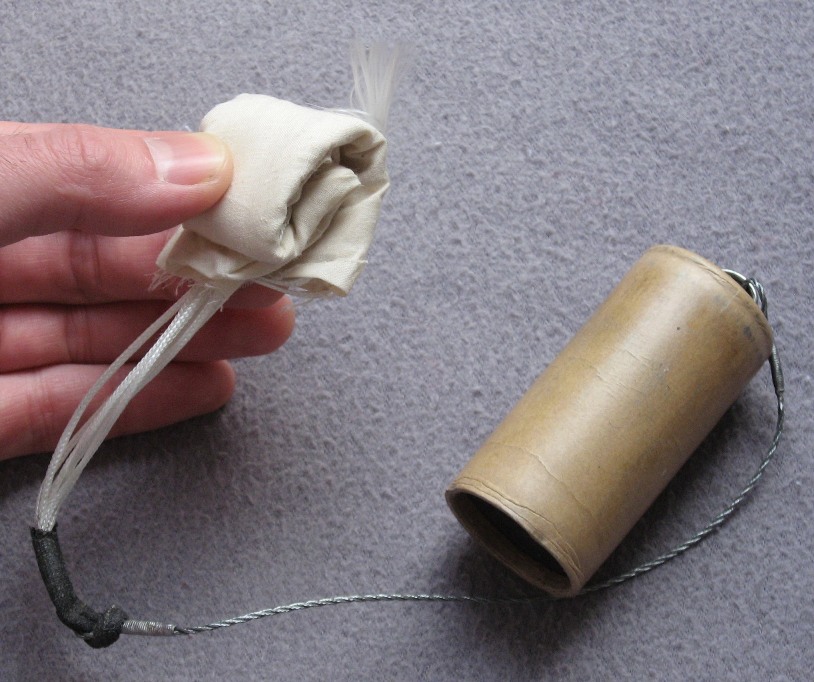

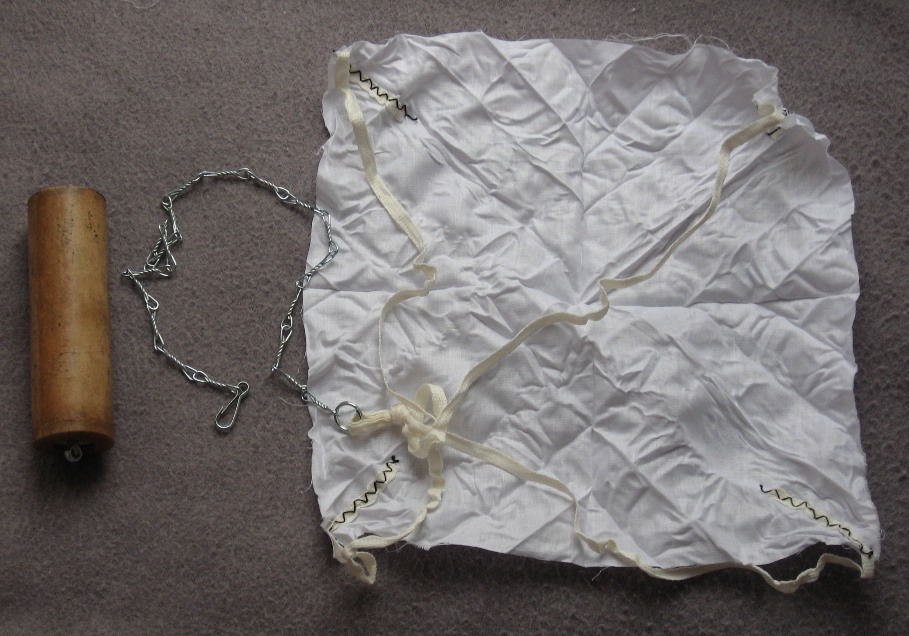

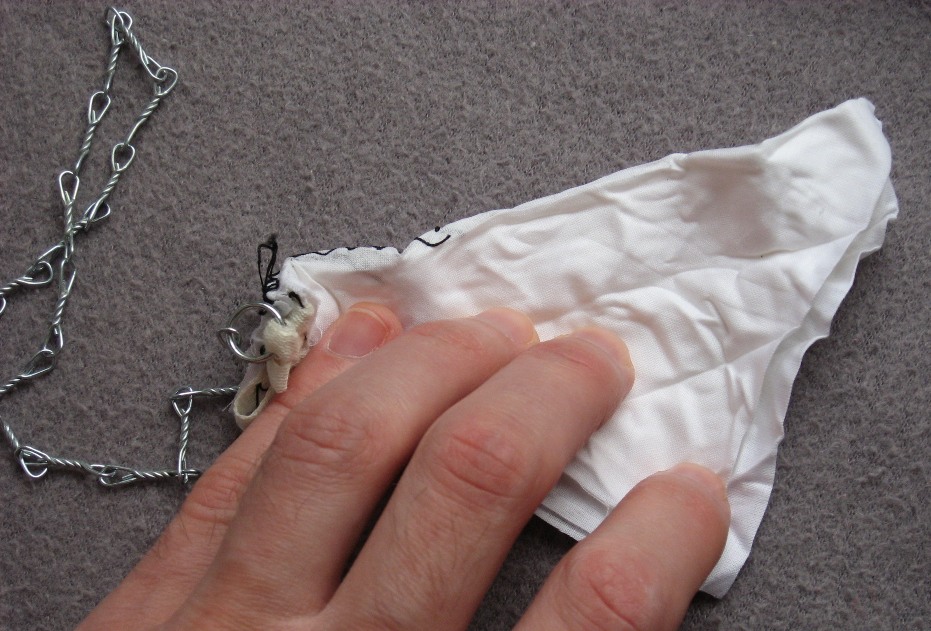

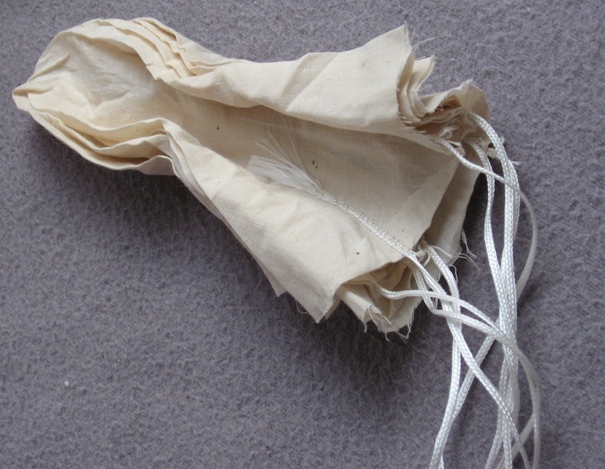

Всегда рад помочь Да, в Comet парашютная звездка. Это общее требование ко всем ракетам бедствия согласно международной конвенции по спасению человеческой жизни на море СОЛАС. По ним калибр и устройство значения не имеют, важны высота подъема, сила света, время свечения и герметичность изделия. Вот парашют Comet:
В производстве парашют явно значительно дешевле отечественных. Хотя и очень аккуратно сделан, но все же наши парашюты технически наиболее совершенные.

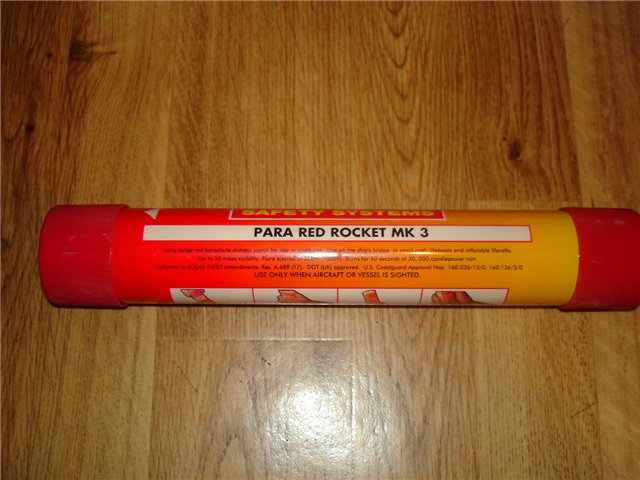

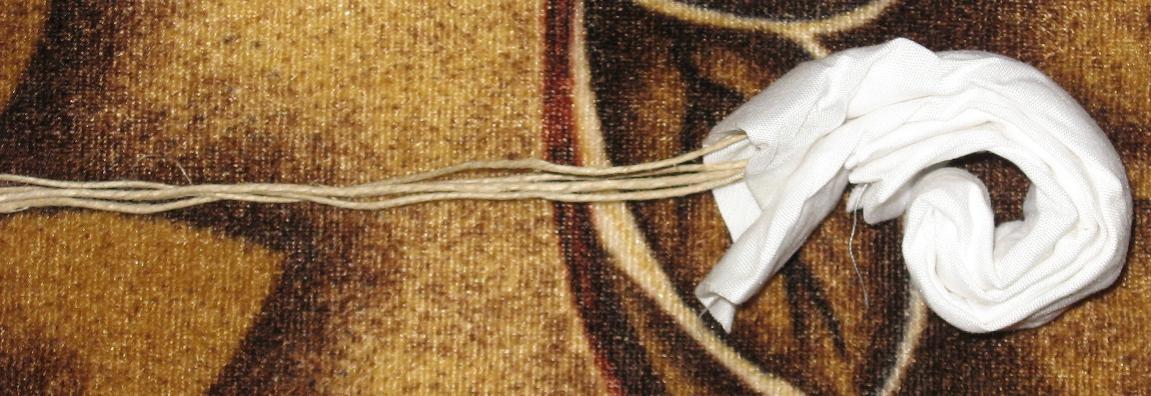

Согласен.Разбирал однажды испанскую ракету МК-3 (как на фото).У нее парашют так-же как и в Comet четырех-стропный.Стропы аналогичные тем, что на этом парашюте.Так что много-стропные круглые парашюты советских ракет более совершенны. P.S. Интересно было бы взглянуть на парашют LeSea. Встречалась но устройства не видел.
У нас тоже ракеты с парашютиками запускали в черте города. Несколько лет назад находил недалеко от домов алюминиевые корпуса 40 мм ракет (примерно такие, как на первом фото в начале темы).

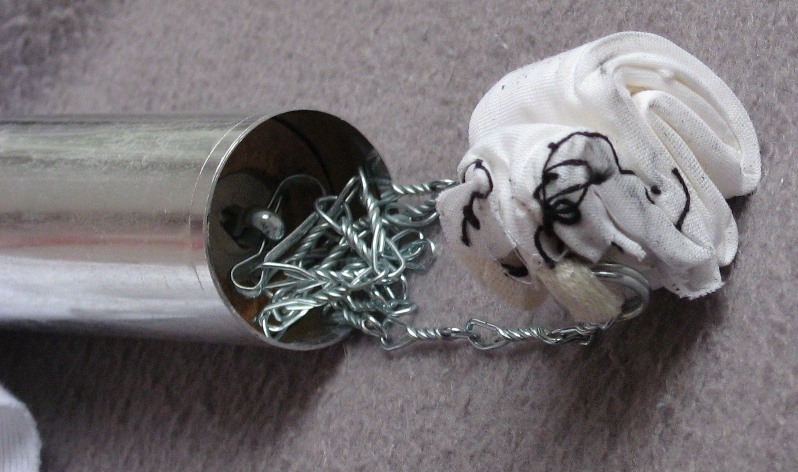

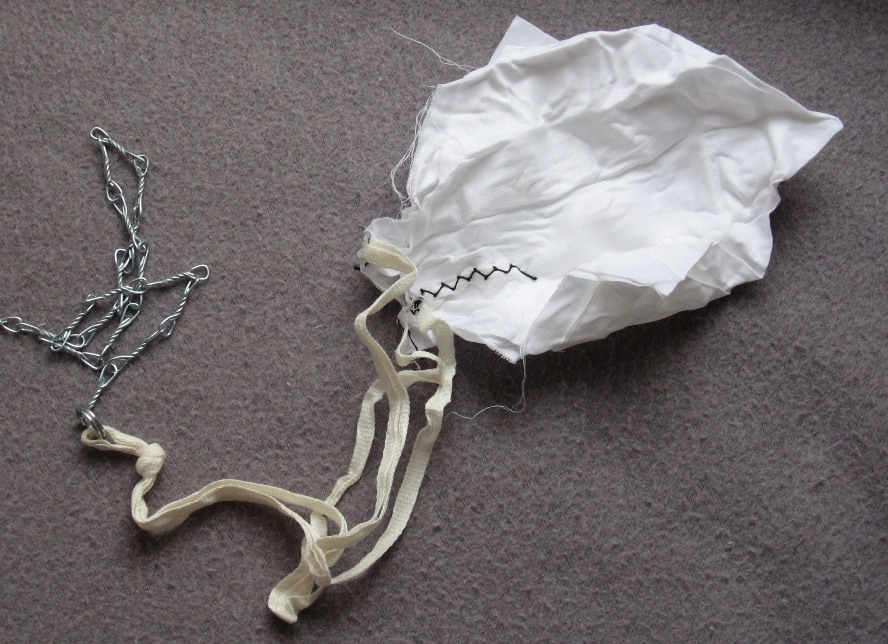

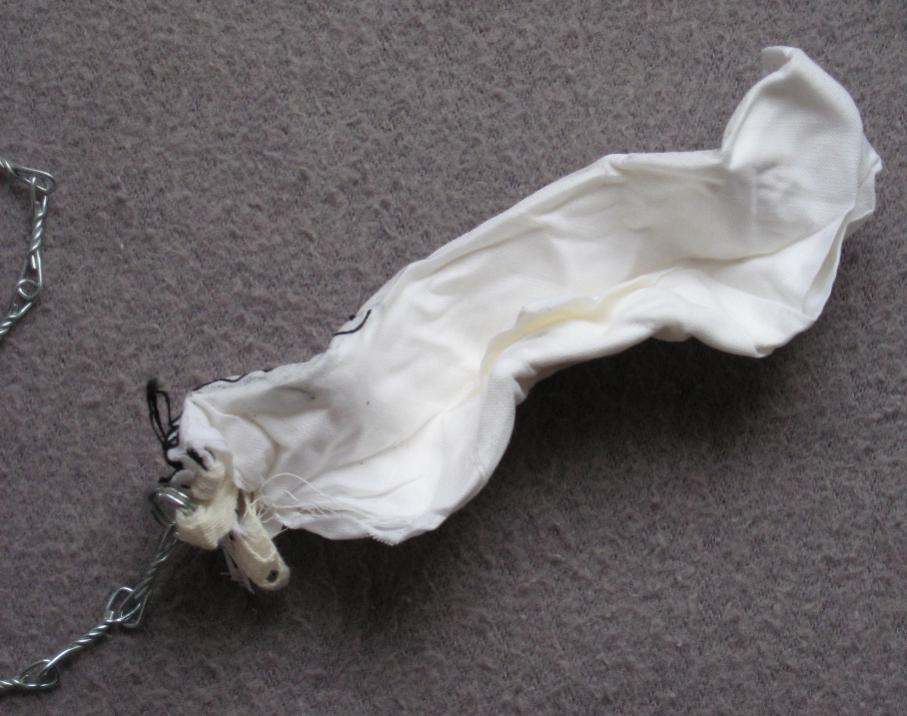

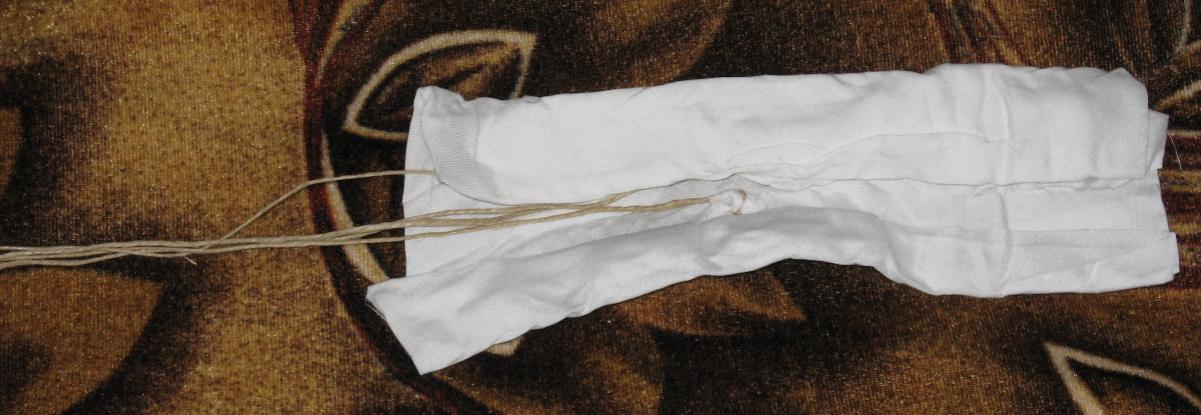

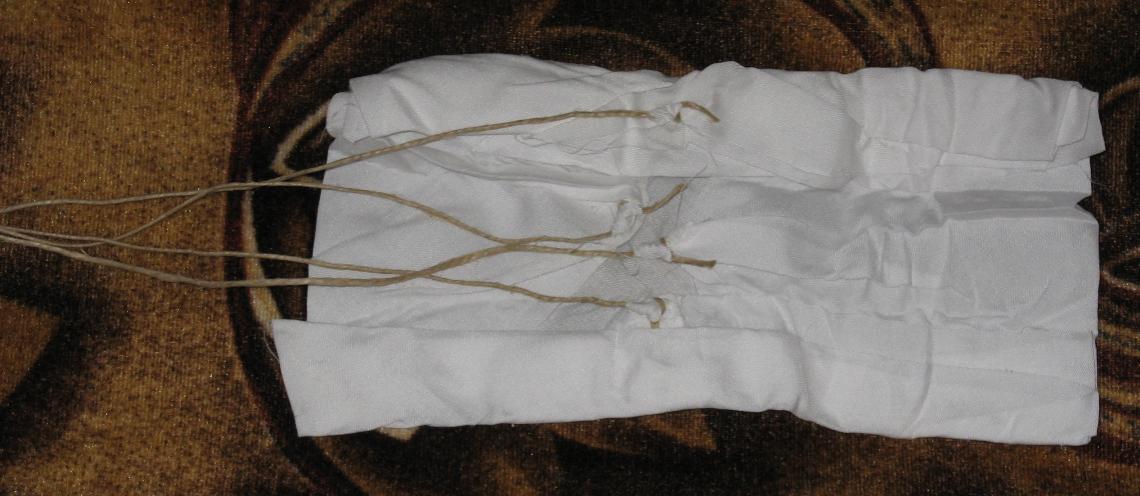

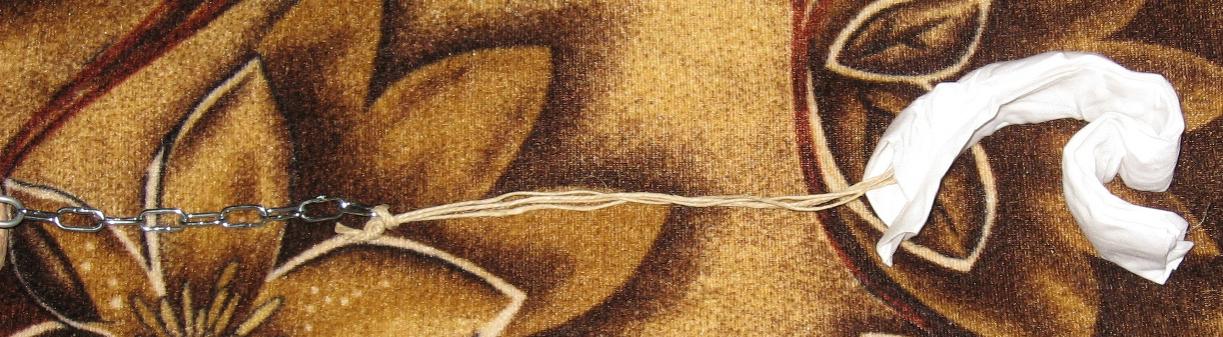

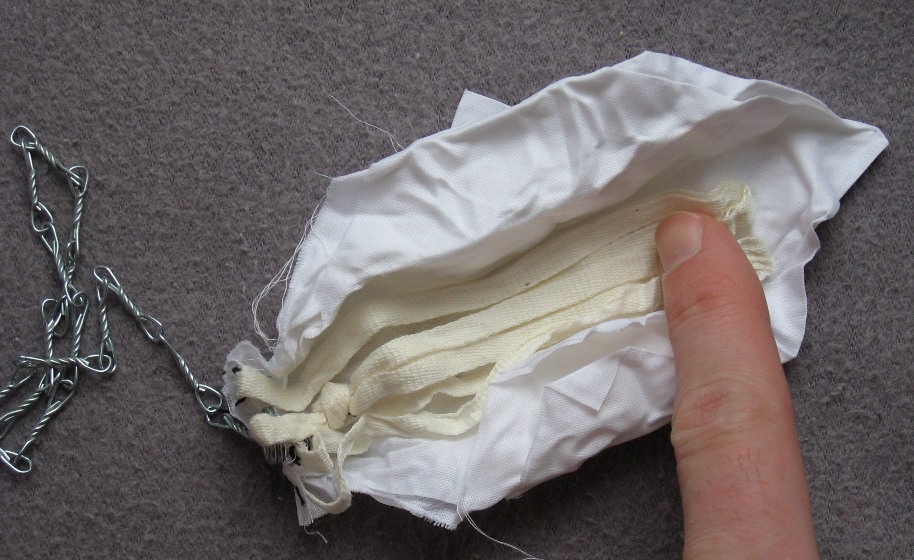

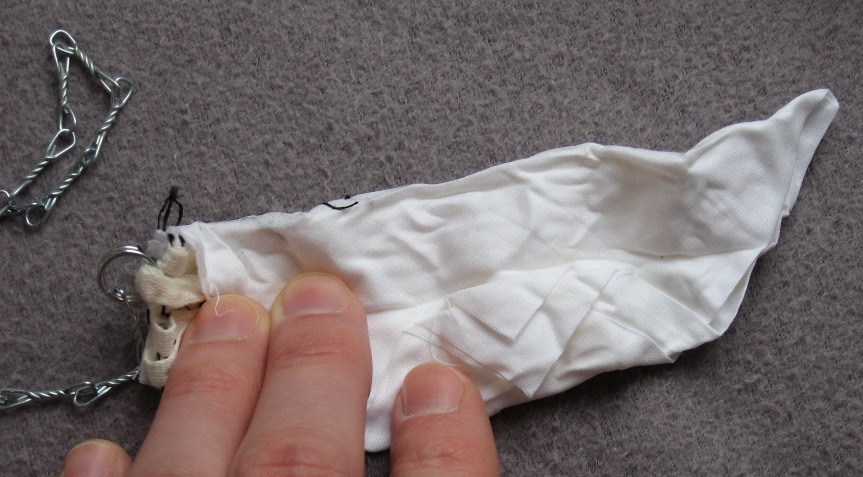

Вот парашют из испанской ракеты LeCea (зеленая в посте № 12). Парашют прост предельно: четыре пеньковых шнура привязаны шкотовыми узлами к углам квадратного лоскута. С другой стороны шнуры собраны в простой узел и прикреплены к стальной оцинкованной звенчатой цепи, конец которой закреплен за стальную проушину в звездке (у края фото - проушина)

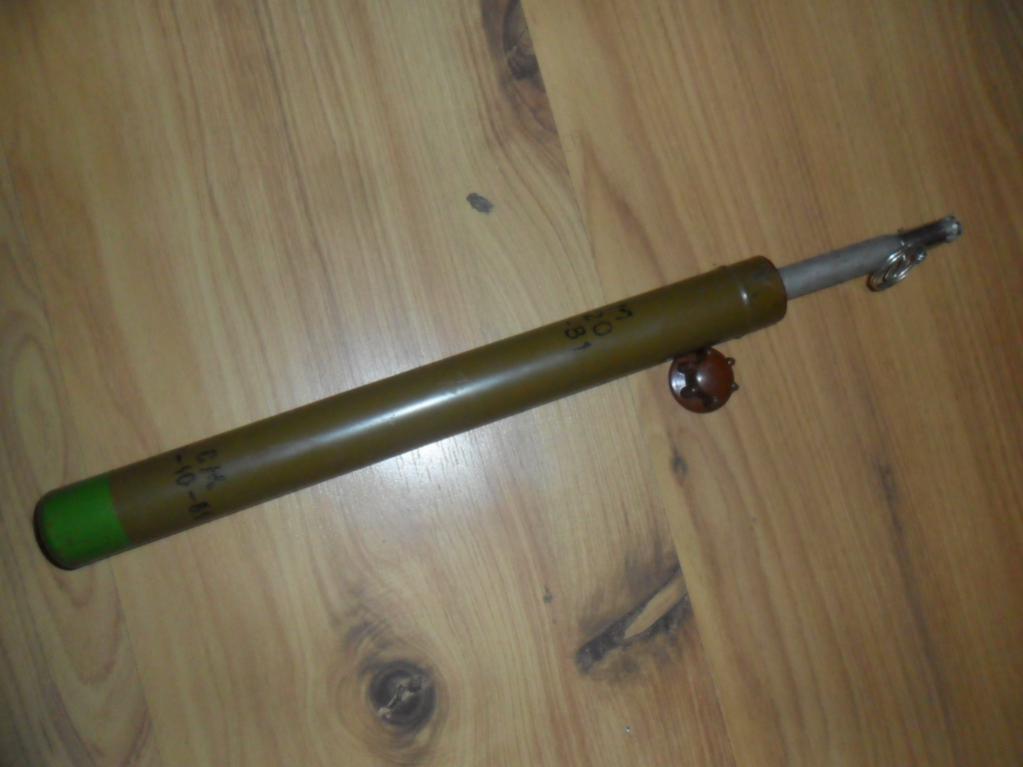

мина свето звуковая при срабатываний мины стайт свист после чего вылетают по очереди 25 зеленых ракет
