30 × 29 мм ВОГ-17/ВОГ-17М/ВОГ-30 и пр..

В этой теме обсуждаем выстрелы к автоматическим гранатометам АГ-17/АГС-17/АГС-30,начну с фотографий трофейного б/к,текст будет нарезкой из сети, так как самому из книжки перепечатывать лень.

И так первый номер у нас будет ВОГ-17(местами его называют ВОГ-17А, хотя в моей литературе такое обозначение не подтверждается).
Собственно тот ВОГ, что на фото из самых первых выпусков, обращает на себя внимание обилие чернильных(рукописных??) клейм,а так же укупорка закрывающая только головную часть. Позже ВОГ-17 получили картонную упаковку закрывающую его целиком.
Собственно описание стыренное в инете:
Масса выстрела ВОГ-17,масса выстрела 350 г.,масса гранаты 280 г.,масса ВВ 36 г. Начальная скорость гранаты - 185 м/с.
Среднее максимальное давление газов - не более 123 МПа.
Длина выстрела - 132 мм, гильзы - 28 мм, гранаты – 113 мм.
Диаметр фланца гильзы - 31,9 мм, фланца выступа - 32,6 мм.
Радиус сплошного поражения убойными осколками гранаты составляет не менее 7 м с вероятностью поражения 0,9.



В дальнейшем это боеприпас был модернизирован,а именно был принят новый взрыватель,снабженный самоликвидатором:
Выстрел ВОГ-17М имеет взрыватель с самоликвидатором. Механизм самоликвидатора вводится в действие при выстреле, его пиротехнический замедлитель рассчитан на 25 секунд. Самоликвидатор не зависит от датчика цели взрывателя и обезвреживает гранату, если в течение заданного времени основной взрыватель по какой-либо причине не сработал.
Масса выстрела ВОГ-17М,масса выстрела 348 г.,масса гранаты 275 г., масса ВВ 34 г.
Начальная скорость гранаты - 185 м/с.
Среднее максимальное давление газов - не более 123 МПа.
Длина выстрела - 132 мм, гильзы - 28 мм, гранаты – 113 мм.
Диаметр фланца гильзы - 31,9 мм, фланца выступа - 32,6 мм.
Площадь поражения - 70 кв. м.



И крайнее трофейное приобретение,ВОГ-30:
В 1980-е годы в ГНПП "Прибор" для 30-мм автоматических гранатометов был разработан новый выстрел ВОГ-30, эффективность осколочного действия которого в 1.5-2 раза выше по сравнению с ВОГ-17А при значительном упрощении конструкции гранаты.

Выстрел ВОГ-30 - усовершенствованный тип боеприпаса, имеющий более мощное осколочное действие за счет применения нового метода изготовления корпуса методом объемного холодного деформирования с образованием полуготовых осколков на его внутренней поверхности. Кроме того, в ВОГ-30 применена автономная герметизация метательного заряда в гильзе. Осколочная рубашка как отдельная деталь в ВОГ-30 отсутствует.

Масса выстрела ВОГ-30, масса выстрела 348 г,.масса гранаты 275 г.,масса ВВ 40 г. Начальная скорость гранаты - 185 м/с.
Среднее максимальное давление газов - не более 123 МПа.
Длина выстрела - 132 мм, гильзы - 28 мм, гранаты – 113 мм.
Диаметр фланца гильзы - 31,9 мм, фланца выступа - 32,6 мм.
Площадь поражения - 110 м².



Фото ленты из которой я эти ВОГи надергал: http://mechanik88.livejournal.com/10496.html
Просьба к тем кто знает тему лучше дополнить ее фото/описаниями прочих боеприпасов этого семества(ВУС-17,ГПД-30),а так же информацией по производителям и техническим особенностям,да и убедительная просьба не тащите сюда "хаттабки"!Это совсем другая тема.



Первый экземпляр - вообще ратитеще!!! Его бы в музей, а не на поле боя!!!)))
А что там за маркировка на взрывателе до 19-ПП-69?



Буду на службе гляну.



Вставлю и я "5 копеек" (не мои!)

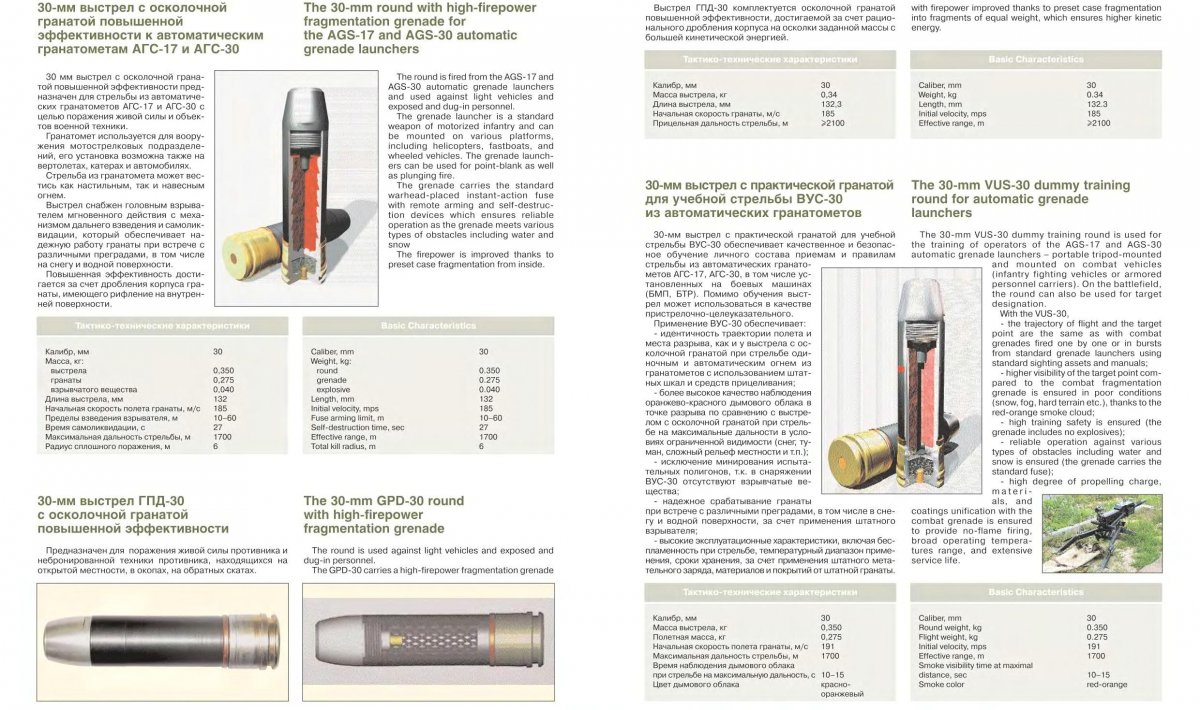

Чуть-чуть ТТХ и рекламы....



Наконец-то я созрел написать свои соображения по выстрелам.
Для начала хотел бы поблагодарить тов. Unnamed Player за предоставленную информацию по редким экземплярам выстрелов.

Теперь по существу:

1. Опытный вариант 30-мм выстрела П-30 производства "Базальт" 1969 года

Маркировка на взрывателе:
В-658 - марка взрывателя (после принятия на вооружение присвоят обозначение - ВМГ);
на фото от маркировки видна только последняя цифра 8, будет здорово, если мы увидим фото полной маркировки взрывателя, возможно там есть еще шифр производителя/разработчика...
19-ПП-69 - серия и год выпуска взрывателя (ПП - возможно, Пробная Партия)

Маркировка на корпусе гранаты:
А-3862 - шифр производителя выстрела (вероятнее всего, что это "Базальт", разработчик выстрела);
30558-134-69 - номер партии и год выпуска выстрела (134 - номер партии, а 30558 - возможно, номер выстрела, что встречается для опытных боеприпасов и характерно в целом для инженерных боеприпасов)
интересно сравнить с другими экземплярами данного типа выстрела, какие там номера еще идут...
П-30 - наименование выстрела (скорее всего опытное обозначение "Базальтом" выстрела ВОГ-17 еще до принятие на вооружение в 1971 году)
A-IX-1 - тип ВВ

Маркировка гильзы:
А-3862-69 - шифр производителя гильзы и год изготовления
НБПл14-10 К-1-69 - маркировка порохового заряда, шифр производителя, партия и год

В дополнение нашел фото также редкого (как оказывается для постсоветского пространства, но не Украины) выстрела П-30 выпуска 1971 года завода №254



Возможно первая партия серийного выпуска ВОГ-17 на заводе №254 (ПО "Сигнал", Челябинск)... обозначение выстрела еще П-30, взрыватель В-658, однако уже партия №13 того же года выпускалась под наименованием ВОГ-17.

Может быть и такое изделие попадется к Вам в руки и появится возможность увидеть качественные фото?!..

2. Выстрел ВОГ-17М производства ДВПО "Восход" 1992 года
Интересен тем, что ВОГ-17 выпуска ДВПО "Восход", пгт. Эльбан (шифр предприятия на корпусе выстрела - Э) встречаются не часто и снаряжаются в гильзу производства Амурского машиностроительного завода (шифр предприятия - V, обычно такие гильзы имеют белый цвет корпуса, в отличие от стандартных гильз желтого цвета ЧАМЗ)

3. Выстрел ВОГ-30 (7П36) производства ГНПП "Прибор" 1994 года
Сегодня выстрелы 7П36 все еще большая редкость, тем более именно этот экземпляр.
В первую очередь, он интересен тем, что даже в официальных источниках начало разработки/производства этих боеприпасов ГНПП "Прибор" указывается как 1995 год, т.е. перед нами точно образец первых опытных серий.
Шифр предприятия 46 относится к московскому НПО "Прибор", но, вероятнее всего, более точно - это Ногинский филиал НПО "Прибор", где есть механическое и снаряжательное производство.
Сейчас (примерно с середины 2000-х гг.) выстрелы 7П36 выпускаются ОАО "Сигнал", Челябинск (шифр - 254), хотя нельзя исключать и современный мелкосерийный выпуск НПО "Прибор".
На корпусе гранаты есть маркировка производителя и год выпуска? Для ЧАМЗ - стрелка, может быть в любом месте корпуса, для НФ НПО "Прибор" - 46, обычно в выемке прямо над ведущим пояском.

Подводя итоги, вышесказанному, остается загадкой (по крайней мере, для меня) появление столь редких образцов боеприпасов. Тем более, что некоторые (со взрывателем ВМГ) вообще более как 30-лет запрещены к использованию. Может у Вас есть зацепки (например, географические) откуда появились эти ВОГи? Может у "Базальта" где-то на территории Украины был опытный полигон, база хранения или т.п.?



Конкретно П-30 1971 года найдены в Станично-Луганском районе в лесу...
меня интересует может есть информация откуда у противника они взялись... хотя понимаю, что выяснить это вряд ли реально... но уж ОЧЕНЬ интересно откуда берутся такие редкие вещи, которые по идее не должны были сохраниться вовсе (по крайней мере в первозданном виде)



Пгт.Широкино,донецкая область,Украина.
Все предметы представленные мной на фото из Широкино,трофеи летней комании 2015 года.



Всем привет!))
Кто подскажет, есть ли у кого документация по взрывателю ВМГ-М. Конкретно интересует устройство и ВВ, содержащиеся в капсюле-детонаторе А-30-Т (в нижней части взрывателя).

Спойлер: фото А-30-Т



підправте ттх, а то у вас маса вр деколи більша ніж маса самого вистрілу



доповню.

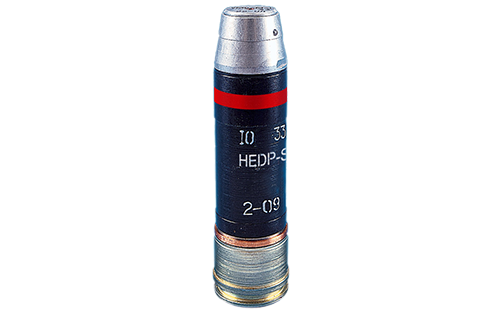

30x29mm IO-33
Двохцільовий вистріл, призначений для ураження військ противника і легкої бронетехніки на відстані до 1700 м. IO-33 має два призначення: кумулятивний ефект(до 30мм - загартована сталева пластина) і осколковий ефект(ефективний радіус ураження до 5м).

ТТХ
Калібр: 30 х 29 мм
Максимальна дальність: 1700 м
Початкова швидкість: 185 м/с
Ефективне ураження: 6 м
Кумулятивний ефект: 30 мм
Довжина (макс): 132 мм
Зведення підривача: від 10 до 60 м
Час самознищення: 28 - 36 с
Діапазон робочих температур від -50° до + 50°



Виробник?



Братушки болгары - http://www.armaco.bg/en/product/und...unitions-c16/30x29mm-round-io-33-p524#product + инертный http://www.armaco.bg/en/product/und...itions-c16/30x29mm-round-io-30tp-p525#product

А вот еще http://www.arsenal-bg.com/defense_police/30 mm RHV-HEF.htm + http://www.arsenal-bg.com/defense_police/30 mm RHV-TP.htm

P/S Интересная маркировка БОЕВОГО у болгар, однако. У нас с красной полосой - ВУС-17. Правда полоса по центру корпуса.

P/S/S Изменил ошибку после СПРАВЕДЛИВОГО замечания. Сорри.
http://arsenal-bg.com/contact_us.htm



Болгарія, Armaco
а судячи з солдатських байок(про кумулятивні вог'и), кількості болгарського озброєння у нас і фото вог-25 болгарського виробництва 2015 року випуску(від наших солдатів) то вони можуть бути і у нас



поляки? арсенал ж болгарський)



Поки що бачив тільки набої калібру 7.62Х54R



от, коли фото з'явилось, думали, що наші почали робити, а виявилось, що 33 то болгари..



Продолжим собственно по теме,и да-это из той же трофейной кучи)
Выстрел собранный в гильзу пр-ва Челябинского автоматно-механического завода в 1988 году,вид со всех сторон и упаковочный тубус.



Братушки - это сербы и у них тоже есть кумулятивный ВОГ-17,а так же и ВОГ-25. Да и другие версии ВОГ-25.
Слухи про кумулятивные ВОГ-25 я тоже слышал,но подтверждений толком никаких нет.

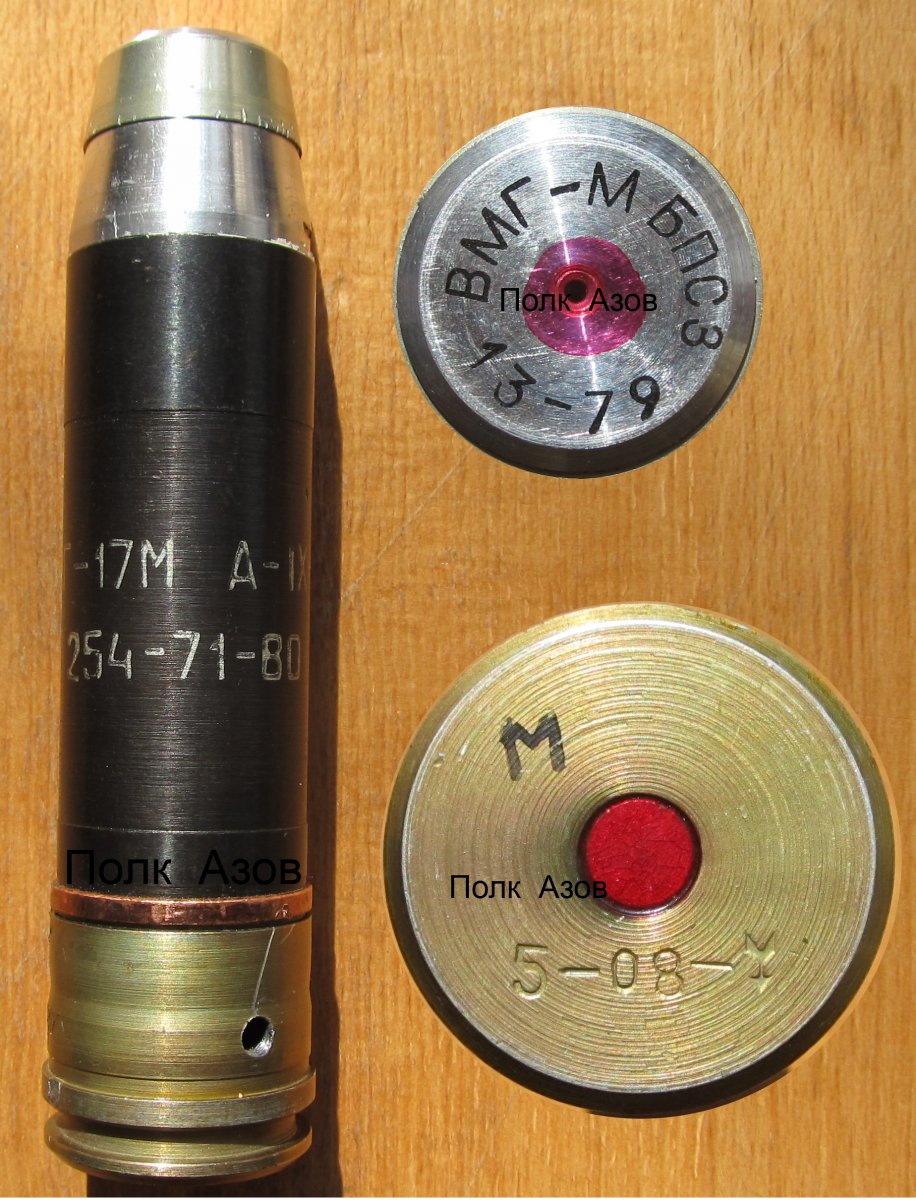

Еще один выстрел собранный в гильзу пр-ва Челябинского автоматно-механического завода в 1979 или 1980(?) году, немного не понял кто производитель взрывателя,вроде не "Велта",у меня эта аббревиатура ассоциируется только с барнаульским патронным..



Производитель БПСЗ - Бийский приборостроительный завод. В 1980-х гг. со сменой названия на "Сибприбормаш" стало использовать клеймо "70". Тот же производитель взрывателя что и на фото ниже.

Сейчас между прочим - единственный в Росии производитель ВМГ-М.

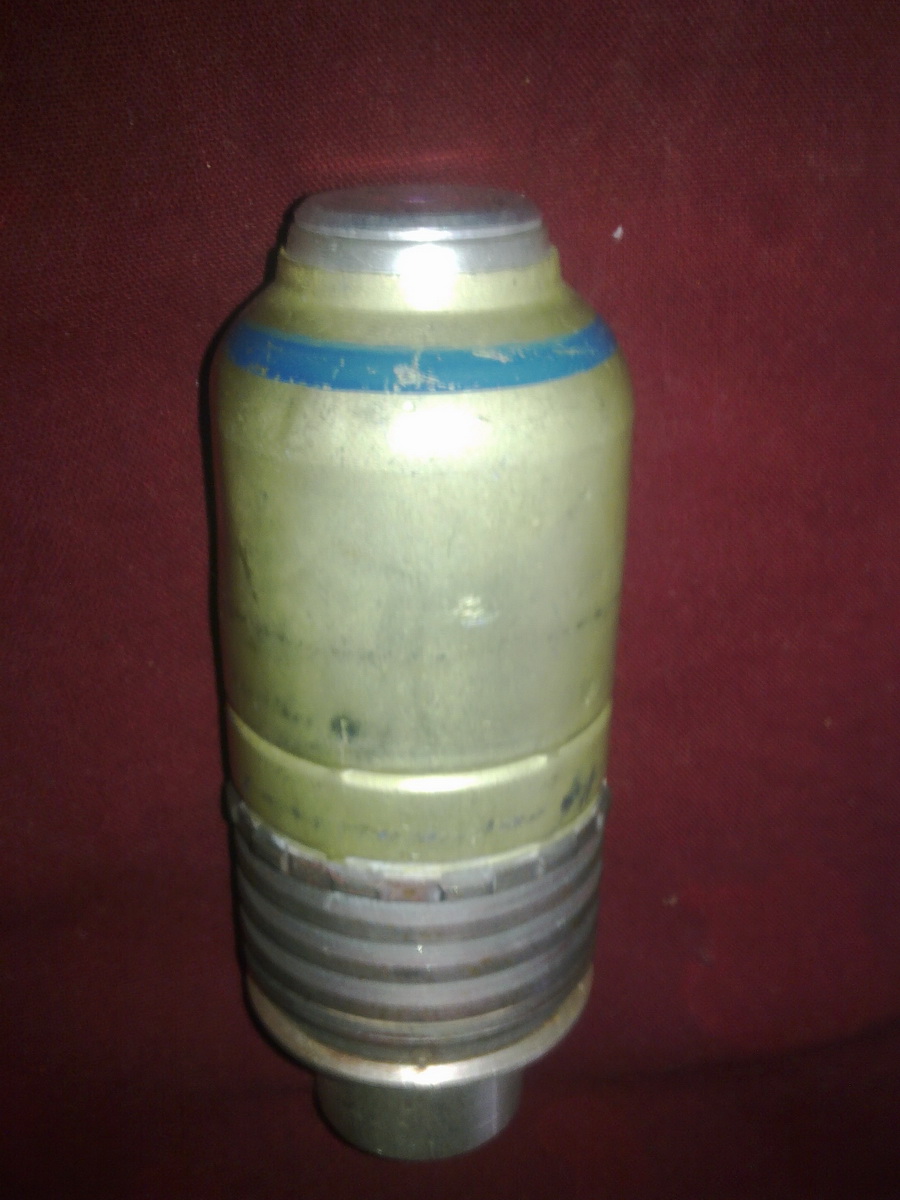

Немного из темы ВОГов, только ВОГ-25. Пардон,если не туда
А это какой такой? Дымового с синим дымом вроде как нет. Осветительный ВГ-40И? Похож на более длинный,чем стандартный ВОГ-25
Выставил один поц, привезён от нас обратно тем,кто их привёз, только уже на продажу.
И ещё один такой же,найденные в 2013-м году на каком-то полигоне той же страны.Опознан не был
