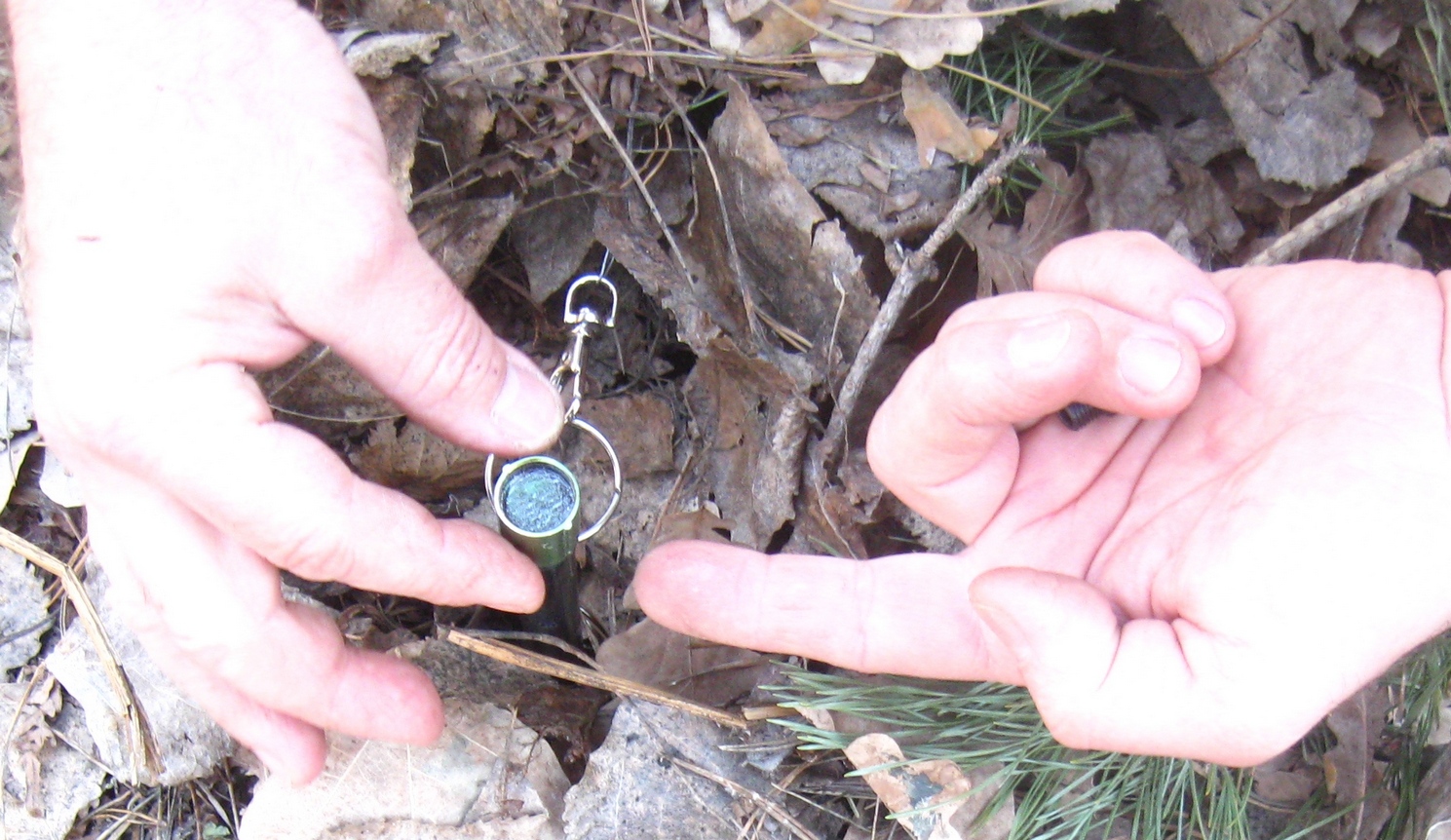

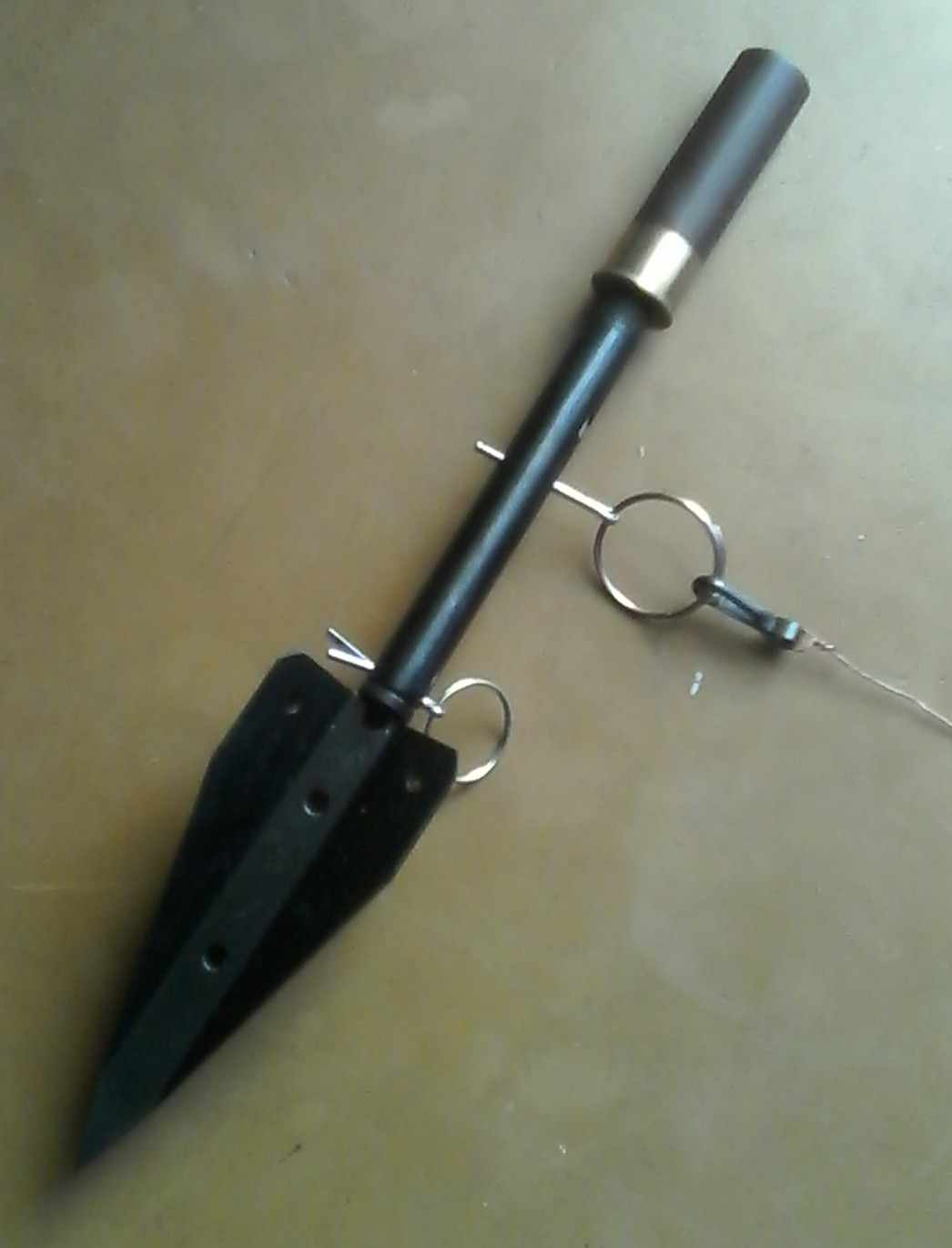

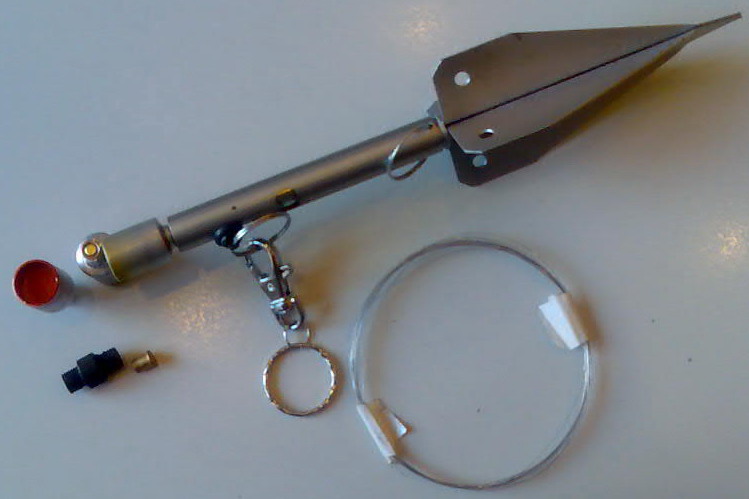

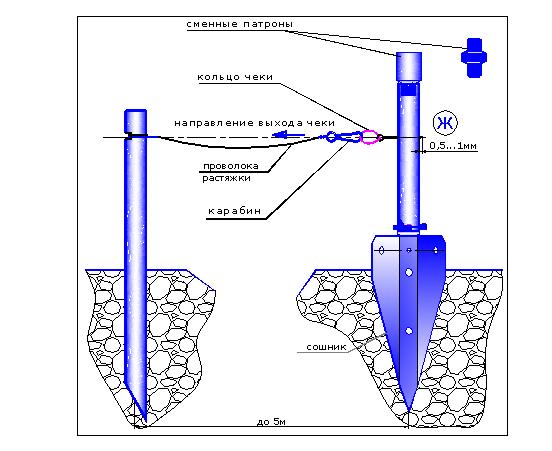

установка сигнальной мины комплекта UP-50

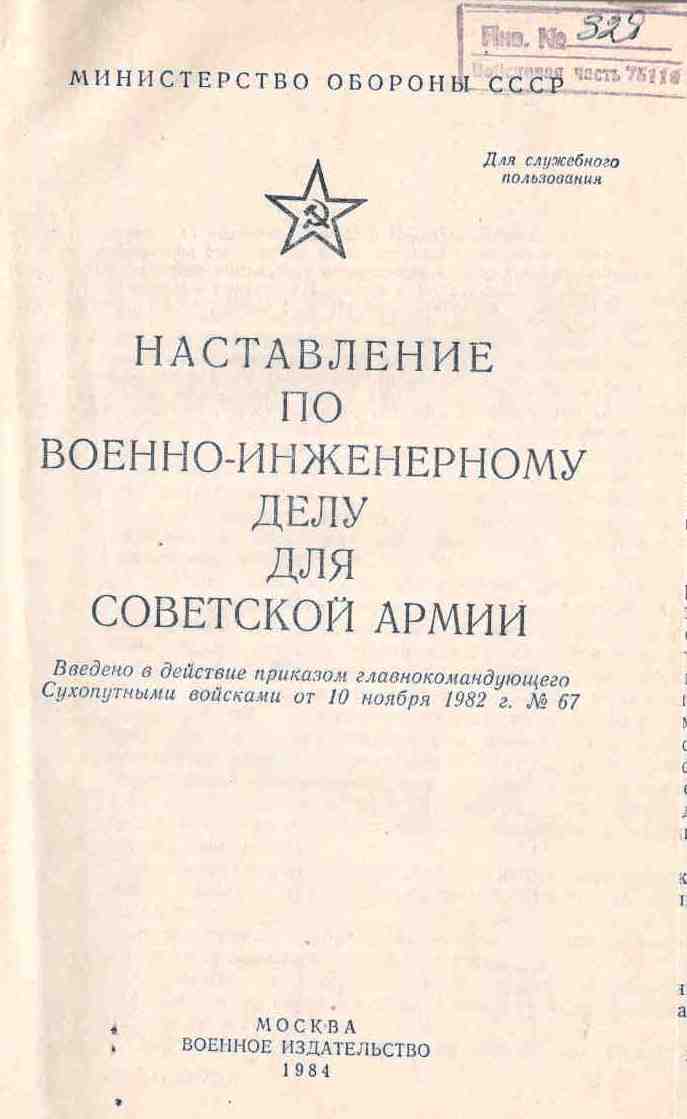

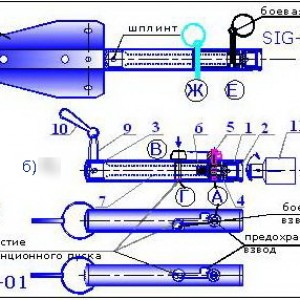

НАСТАВЛЕНИЯ ПО ВОЕННО-ИНЖЕНЕРНОРМУ ДЕЛУ ДЛЯ СОВЕТСКОЙ АРМИИ (с изменениями) 172. СИГНАЛЬНЫЕ МИНЫ применяются для предупреждения своих войск о появлении противника в районе заграждений, позиций или охраняемого объекта. Сигнальные мины применяются также для целеуказания нахождения объекта авиа- или артиллерийского удара точкой пересечения траекторий полета звездок светового патрона сигнальных мин (более 2-х единиц). Возможно применение для решения и других тактических задач в соответствии с назначением синальной мины и используемых боеприпасов. Принцип действия сигнальной мины UP-50 (рис.174а): при выдергивании боевой чеки ударно-спускового механизма (от натяжения проволочной растяжки) ударник накалывает капсюль-воспламенитель сигнального патрона, который воспламеняет пороховой заряд либо звукового патрона либо светового патрона в зависимости от выбранного типа патрона. В случае звукового патрона слышен звук взрыва порохового заряда, в случае светового патрона слышен хлопок порохового взрыва, а затем на высоте 60-80 м (при скорости ветра от 0 до 10м/с и вертикальной установке - 90°±10°) видно свечение цветной звездки (красного, зеленого или желтого цвета) на протяжении около 5 секунд. Сигнальная мина UP-50 является изделием многократного использования и при отсутствии повреждений не связанных со срабатыванием может применена способом замены стреляного патрона на новый. Сигнальные мины UP-50 могут устанавливаться в грунт, крепиться на ствол дерева (привязыванием, гвоздями и пр. через отверстия в сошнике), колышек, другие подходящие предметы и места. Для установки мины UP-50 необходимо: - комплект UP-50 (рис.174)привести в положение для использования в качестве сигнальной мины, т.е. соединить корпус пускового устройства SIG-50-01 с сошником и закрепить шплинтом, как указано на рис.174(а). В зависимости от типа капсюля-воспламенителя патрона пусковое устройство SIG-50-01 рис.174(г). может иметь ударник центрального или бокового боя. - установить боевую чеку в отверстие ударника (положение Е) и привести ударно- спусковой механизм в боевой положение(положение Ж), как показано на рис.174(а), чека при этом установлена на полную глубину. - установить мину, используя сошник согласно требований места и тактических задач. Внимание! Сошник и пусковое устройство при установке должны быть ориентированы так, чтобы направление проволочной растяжки совпадало с направлением выхода чеки из ударника при срабатывании мины! - зацепить проволочную растяжку за кольцо чеки и растянуть проволоку до забитого в грунт колышка и крепить к нему, как показано на рис.175, либо закрепить к охраняемому объекту, либо другим объектам, установленным боевой задачей. Для задач целеуказания конец растяжки может быть не закреплен к колышку, а продлен до места безопасного расположения стреляющего, которое после выстрела следует немедленно покинуть. - установить сменный патрон (или ствол-адаптер с капсюлем) в резьбовое отверстие пускового устройства SIG-50-01 до упора соблюдая меры предосторожности в этот момент – отсутствие кого-либо в месте установки растяжки и не перекрывая дульце патрона чем-либо (рука, лицо, одежда и пр.). - ослабить натяжение растяжки, выдвинув чеку из ударника так, чтобы ее конец выходил за пределы корпуса (трубки) пускового устройства SIG-50-01 на 0,5…1 мм. - замаскировать сигнальную мину соблюдая меры предосторожности от срабатывания, включая растяжку и место ее крепления (по необходимости в зависимости от боевой задачи). Следует учитывать, что звездки светового патрона могут падать на землю, в т.ч. на сухую траву, другие легковоспламенимые объекты, а также зацепиться при выстреле за ветки ближайших к ним деревьев. Поэтому в таких местах рекомендуется установка звуковых патронов. Для снятия мины необходимо: - соблюдая все возможные меры предосторожности, снять маскировку. - установить боевую чеку на полную глубину в корпус (ударник) пускового устройства SIG-50-01. - вывернуть патрон из резьбового отверстия пускового устройства SIG-50-01 , соблюдая меры предосторожности, указанные при установке мины. - отсоединить и снять проволочную растяжку. - извлечь (отсоединить) сигнальную мину. Организация минных полей - в соответствии с п.174 настоящих «Наставлений».
