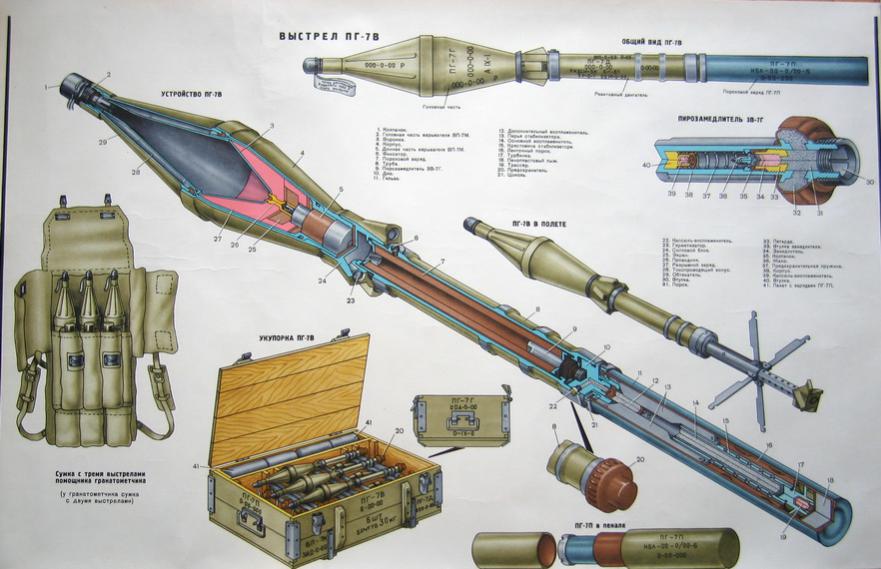

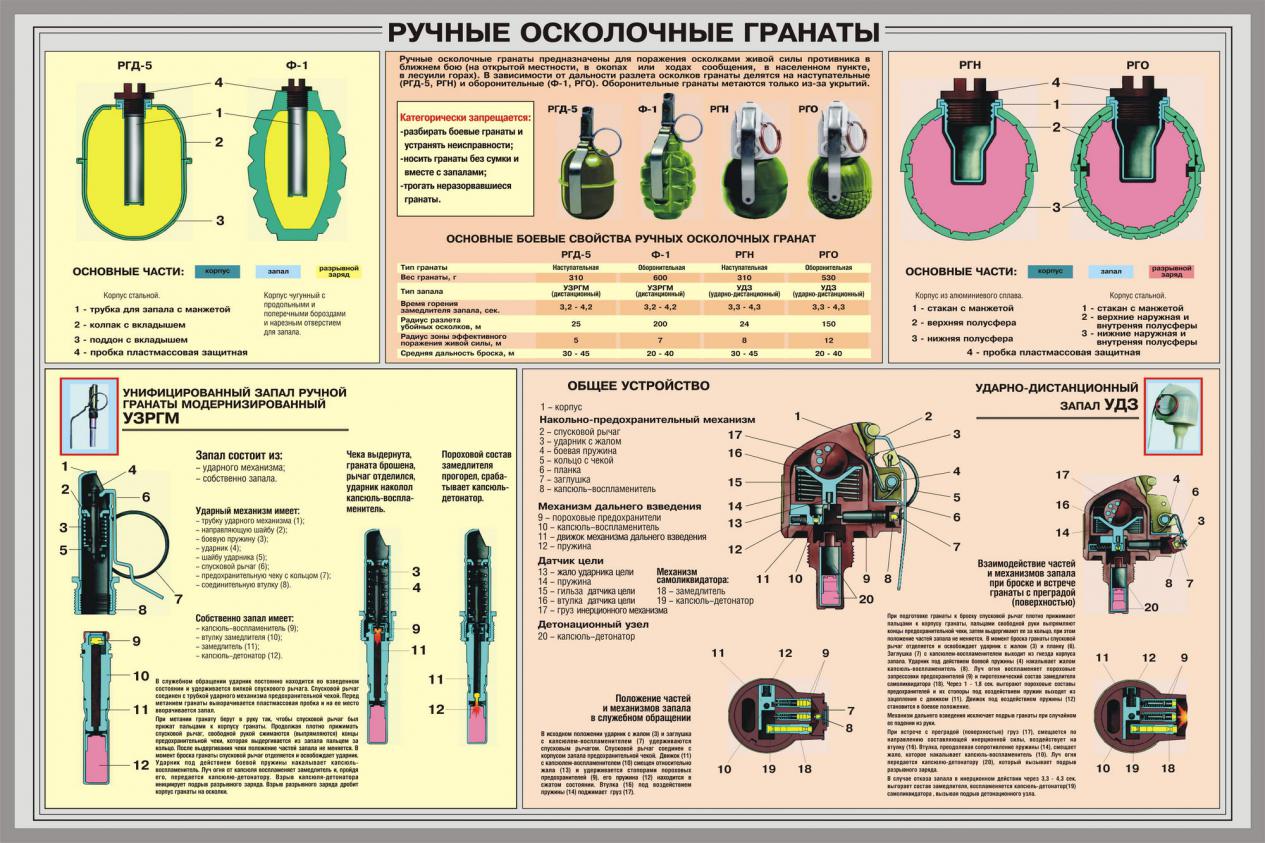

Думаю не помешает для общего развития плакатик по таким гранатам. Ручная граната РГО и РГН (О-оборонительная, Н-наступательная)
40мм выстрелы к подствольным и специальным гранатометам Плакаты у меня в читаемом состоянии, но не все. Если кому надо - спрашивайте, скину на мыло.

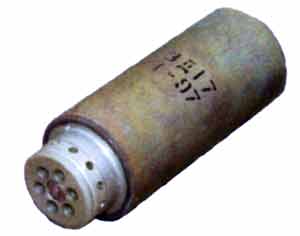

Инетерсный ВОП Кто не знает что это такое будет 100% крутить. А там вышибной заряд мощный и вышибает пальцы даже МЯУ не успеешь сказать 81-мм дымовая граната 3Д17 предназначена для защиты объектов БТВТ от современного противотанкового оружия путем быстрой постановки перед объектом дымовой завесы маскирующего и помехового действия при стрельбе из пусковых установок бортового комплекса «Штора-1». Принцип действия. При подаче электрического тока от бортовой сети к центральному контакту и корпусу электрокапсюльной втулки последняя срабатывает и воспламеняет порох метательного заряда. Под действием газов, образующихся при сгорании метательного заряда, граната выстреливается из пусковой установки системы. Одновременно через отверстие в диафрагме от метательного заряда воспламеняется замедлитель. Через 1 с замедлитель сгорает и воспламеняет воспламенитель, от которого воспламеняются дымовые таблетки. Под действием на переходник газов, образующихся при горении таблеток, раскатываются края корпуса, дымовые таблетки выбрасываются из корпуса и при горении в воздухе и на грунте образуют дымовую маскирующую завесу. Тактико-технические характеристики: Длина, мм---------------------------- 220 Диаметр, мм-------------------------- 81 Масса изделия, кг--------------------- 2,2 Дальность постановки завесы, м--------- 75–90 Ширина завесы, м, не менее------------- 15 Высота завесы, м, не менее-------------- 10 Время постановки завесы, с, не более----- 3 Время дымообразования, с, не менее------ 10 Диапазон длин волн маскирующего действия завесы, мкм------------------- 0,4–14
30х165-мм патрон 3УБР6 с бронебойно-трассирующим снарядом БТ Предназначен для борьбы с техникой противника стрельбой из автоматических пушек 2А42, 2А72, а также 2А38 (кроме боевых машин 2С6 «Тунгуска»). Патрон разработан ГУП «ФНПЦ «Прибор» (быв. ГСКБ-398, НИИП, НПО «Прибор», ФГУФ «ГНПП «Прибор»). Производство пороха для патрона ведется на ФКП «Тамбовский пороховой завод» (бывшее ГУП "Котовский завод пластмасс"). Техническое описание: Основные элементы патрона: снаряд, боевой (метательный) заряд, гильза, капсюльная втулка ударного действия. Снаряд БТ имеет притупленную головную часть, на которой закреплен баллистический наконечник для улучшения его аэродинамической формы. Разрывного заряда снаряд не имеет. В донной части корпуса укреплен трассер. Технические характеристики: Калибр………………………………………………………………...........30 мм Масса: -патрона…………………………………………………….................0,858 кг -снаряда…………………………………………………….................0,396-0,398 кг -пороха………………………………………………………................0,127 кг -гильзы……………………………………………………….................0,318 кг Длина патрона…………………………………………………...........291 мм Марка пороха………………………………………………..............6/7П-5БПфл, пироксилиновый Капсюльная втулка……………………………………….............КВ-30 (на резьбе, до 1975 г.) .........................................................................КВ-3-1 (без резьбы, с 1975 г.) Начальная скорость снаряда…………………………….........970 м/с Максимальная дальность стрельбы…………………..........2000 м Время горения трассера…………………………………….........не менее 3,5 с Дальность трассирования………………………………….........2300 м Среднее максимальное давление в канале ствола……3600 кгс/квадр. см Бронепробиваемость на дальности 700 м (под углом 60 град.)………20 мм Тара: деревянный ящик на 3 металлические коробки по 18 патронов (всего в ящике 54 патрона) Масса ящика………………………………………………………..........62 кг Маркировка «партия-завод-год» выбивается на корпусе снаряда. Схема: Фото:

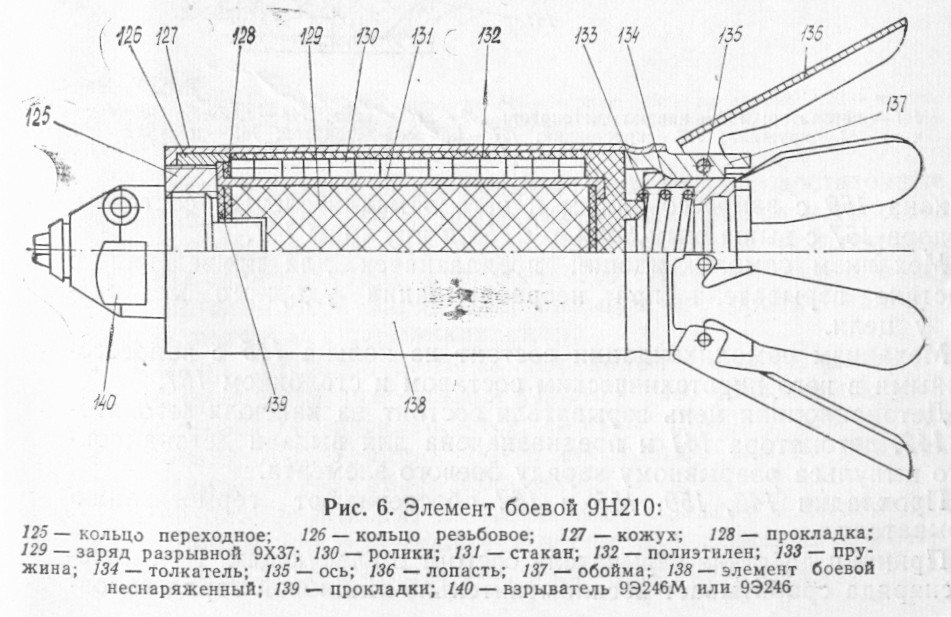

Осколочный боевой элемент 9Н210 Применяется в кассетной головной части 9Н128К 220-мм реактивного снаряда 9М27К (РСЗО 9К57 «Ураган»). ТТХ Масса боевого элемента – 1,85 кг Диаметр – 65 мм Длина - 263 мм Масса ВВ (А-IX-10) – 0,3 кг Количество ГПЭ (роликов) – 350 шт Взрыватель - И-356 (9Э246) или И-356М (9Э246М) Масса взрывателя 9Э246 (9Э246М) – 0,1 кг Время самоликвидации (только со взрывателем 9Э246М) – 110 с Поражающее действие Небронированные и легкобронированные цели площадью 0.35 кв. м поражаются осколками с энергией не менее 10 кг.м/с на площади 1150 кв. м. При площади цели 1,8 кв. м и энергии осколков свыше 135 кг.м/с площадь поражения составляет 930 кв. м. Осколки на дальности 10 м пробивают стальную преграду толщиной 6 мм, на дальности 100 м – толщиной 2 мм. Описание Боевой элемент состоит из кожуха, взрывчатого вещества, поражающих элементов, переходного кольца, стабилизатора и взрывателя. Кожух имеет внутреннюю и внешнюю оболочки, между которыми расположены скрепленные полиэтиленом готовые поражающие элементы. Стабилизатор обеспечивает устойчивость полета боевого элемента после выбрасывания его из боевой части и состоит из шести лопастей, пружины и толкателя. Пружина и толкатель стабилизатора предназначены для фиксации лопастей в раскрытом положении. Взрыватель 9Э246М – головной, ударный, детонационный, полупредохранительного типа, с дальним взведением и с самоликвидатором. Взрыватель состоит из корпуса, предохранительного и ударного механизмов, механизмов дальнего взведения, самоликвидации и детонационного узла. Предохранительный механизм предназначен для обеспечения безопасности взрывателя в служебном обращении, при сходе снаряда с направляющей и на траектории до момента окончания взведения. Механизм состоит из стопора, предохранителя и движка с фиксаторами и пружиной. Ударный механизм предназначен для накола капсюля-воспламенителя при встрече боевого элемента с преградой. Он состоит из крестовины с пружиной, ударника с пружиной и капсюля-воспламенителя. Механизм дальнего взведения предназначен для обеспечения взведения взрывателя на траектории автономного полета боевого элемента. Он состоит из воспламенителя и замедлительного состава, закрытых мембраной и вышибного заряда. Механизм самоликвидации предназначен для приведения в действие взрывателя при отказе ударного механизма. Он состоит из кольца и пиротехнического состава. Детонационный узел предназначен для превращения луча пламени от капсюля-воспламенителя в детонационный импульс подрыва взрывчатого вещества боевого элемента. Он включает стакан, капсюль-детонатор и детонатор. Взрыватель 9Э246 по устройству отличается от взрывателя 9Э246М отсутствием механизма самоликвидации и фиксированием движка в боевом положении. Движок взрывателя 9Э246 фиксируется пластинчатой пружиной. Действие Действие взрывателя заключается в следующем. При срабатывании воспламенительно-вышибного заряда боевой части снаряда создается давление и температура пороховых газов, достаточные для прорыва мембраны и зажжения воспламенительного состава. После воспламенения и выгорания замедлительного состава лучевой импульс передается на вышибной заряд, вызывая его срабатывание, и на пиротехнический состав механизма самоликвидации. Стопор под действием пороховых газов вышибного заряда перемещается, освобождая ударник, который, в свою очередь, под действием сжатой пружины перемещается в осевом направлении и освобождает движок предохранительного механизма. Движок под действием сжатой пружины перемещается и фиксируется фиксаторами так, что его капсюль-воспламенитель становится напротив жала ударника. При встрече боевого элемента с преградой ударник накалывает капсюль-воспламенитель, срабатывая, вызывает действие капсюля-детонатора. Детонационный импульс капсюля-детонатора усиливается детонатором. Далее происходит подрыв взрывчатого вещества боевого элемента. В случае несрабатывания взрывателя при встрече с преградой через определенное время прогорает пиротехнический состав самоликвидатора и форс пламени передается на капсюль-детонатор, вызывая его действие и действие детонатора. Маркировка на корпус элемента наносится краской. На корпусе взрывателя выбивается его индекс. Чертеж Фото Взрыватель
Дополнение по взрывателям И-356 и И-356М (9Э246 и 9Э246М) Взрыватель И-356 принят на вооружение в 1975 г. Взрыватель И-356М принят на вооружение в 1977 г. В механизме дальнего взведения взрывателей применен датчик Б-179 - устройство, воспринимающее совместное воздействие температуры и давления при раскрытии КБЧ. Он представляет собой закрытый мембраной содержатель с двухслойной запрессовкой специальных пиротехнических составов - воспламенительного и замедлительного, разделенных чашечкой с дроссельным отверстием. На схеме взрывателя 9Э246М датчик отмечен позициями 9, 10, 11 (11 - мембрана, 10 - воспламенительный состав, 9 - замедлительный состав).
23-мм патроны 3УОФ5 и 3УОФ7 с осколочно-фугасно-зажигательным (ОФЗ) снарядом Патрон с ОФЗ снарядом предназначен для поражения воздушных и наземных небронированных целей, легкоуязвимой техники, неукрытой живой силы на наклонных дальностях до 2500 м стрельбой из зенитных установок ЗУ-23, ЗСУ-23-4 «Шилка» (максимальная горизонтальная дальность – 2000 м, потолок – 1500 м) . Разработан ФГУП «ФНПЦ «Прибор» Характеристики: Калибр......................................................................................23 мм Марка ВВ..................................................................................А-IX-20 Марка взрывателя...............................................................В-19У или В-19УК Марка пороха...........................................................................5/7Цфл Масса патрона............................................................................440 г .........снаряда............................................................................184 г .........ВВ....................................................................................18,5 г .........пороха...............................................................................77 г Начальная скорость...................................................................980 м/с Среднее максимальное давление пороховых газов.......................2925 кг/см3 Срок сохраняемости...................................................................35 лет Описание: Патрон с ОФЗ снарядом состоит из снаряда, гильзы, боевого заряда и капсюля-воспламенителя КВ № 3. Снаряд своей запоясковой частью входит в гильзу и закрепляется в ней обжимом дульца гильзы в две канавки на запоясковой части снаряда. ОФЗ снаряд состоит из корпуса с медным ведущим пояском, запрессованного в камору корпуса разрывного заряда из А-IX-20 и головного взрывателя В-19У. На корпусе снаряда имеется одно центрирующее утолщение, которое служит для центрирования снаряда при движении по каналу ствола. На цилиндрической запоясковой части корпуса находятся две кольцевые канавки, в которые обжимается дульце гильзы. Ведущий поясок из меди запрессован в кольцевую канавку на корпусе снаряда. Он служит для придания снаряду вращения в целях обеспечения устойчивости его полета и препятствует прорыву пороховых газов в сторону дульного среза. В головной части корпуса снаряда нарезано очко для ввинчивания взрывателя. Внутри корпуса снаряда имеется камора, в которую помещен разрывной заряд. Разрывной заряд из взрывчатого вещества А-IX-20, запрессованного в корпус снаряда, в передней своей части имеет углубление, в которое входит капсюль-детонатор взрывателя. Головной взрыватель В-19У ввинчивается в очко корпуса снаряда на шеллачном (или шеллачно-канифольном) лаке и закрепляется кернением в двух диаметрально противоположных точках корпуса снаряда. Взрыватель В-19У Взрыватель служит для разрыва снаряда у цели и самоликвидации снаряда. Взрыватель безопасен при стрельбе в условиях дождя. Взрыватель В-19У – головной, ударно-замедленного действия с дальним взведением и самоликвидатором. Взрыватель состоит из ударно-предохранительного механизма, воспламенительного механизма, механизма замедления, детонирующего устройства и самоликвидатора, собранных в корпусе 2. Ударно-предохранительный механизм состоит из двух шариков 3, которые удерживаются от выпадания наконечником 1, жала 4, спирали 5, фиксатора 8, жесткого предохранителя – звездки 7 и оседающего кольца 6. Воспламенительный механизм состоит из бокового жала 21, пружины 20, капсюля-воспламенителя № 1 19 и чашечки 18. Механизм замедления, помещенный в центральной части втулки 11, состоит из капсюля-воспламенителя КВ-3В 10, картонного кружка 12, предохранителя 13 и дросселя 15. Детонирующее устройство включает капсюль-детонатор 17 и резьбовую втулку 16. Самоликвидатор состоит из пиротехнических составов, запрессованных в кольцевую канавку на верхнем торце втулки 11 и в два вертикальных канала, один из которых соединен с каналом воспламенительного механизма, а другой, в конце которого помещен усилитель 24, соединен через дроссель 15 с капсюлем-детонатором 17. В донную часть первого канала запрессован воспламенительный состав 23. Действие взрывателя При выстреле под действием сил инерции от линейного ускорения снаряда в канале ствола автомата оседающее кольцо 6 продавливает лапки звездки 7, оседая в выточку фиксатора 8, и освобождает спираль 5, которая под действием центробежных сил начинает разворачиваться. Одновременно в момент выстрела под действием инерционных сил капсюль-воспламенитель № 1 19 оседает, сжимая пружину 20, и накалывается о жало 21. Луч огня от капсюля-воспламенителя № 1 19 через соединительное отверстие зажигает воспламенительный состав 23, который в свою очередь зажигает медленно горящий состав 22. На полете снаряда в воздухе на расстоянии 3-80 м от дульного среза заканчивается процесс разворачивания спирали 5. Когда спираль 5 полностью развернется и освободит путь жалу 4 к капсюлю-воспламенителю КВ-3В 10, взрыватель взведен. Продолжается горение медленно горящего состава самоликвидатора. Шарики 3 с жалом 4 при полете снаряда в воздухе удерживаются в крайнем верхнем положении в результате действий на них центробежных сил, сил набегания и от нутации снаряда. При встрече снаряда с преградой под действием реакции преграды наконечник 1 обжимается и шарики 3 перемещают жало 4, которое накалывает капсюль-воспламенитель КВ-3В 10. Луч огня от капсюля-воспламенителя, пробивая расположенный под ним предохранитель 13, через отверстие во втулке 11 и отверстия в дросселе 15 проникает к капсюлю-детонатору 17, действие которого вызывает детонацию взрывчатого вещества и разрыв снаряда. Время, в течение которого луч огня от капсюля-воспламенителя проходит через замедлитель к капсюлю-детонатору, обеспечивает необходимое замедление в действии снаряда у цели с тем, чтобы он разорвался за преградой. Если встречи снаряда с целью не было, то после выгорания медленногорящего состава в вертикальных каналах и кольцевой запрессовке втулки 11 и срабатывания усилителя 24 происходит действие капсюля-детонатора 17, которое вызывает детонацию взрывчатого вещества и разрыв снаряда на полете (самоликвидация). Разрыв снаряда от самоликвидатора происходит через 5-11 с после выстрела. Модификацией взрывателя В-19У является взрыватель В-19УК, который имеет время самоликвидации 5-8 с, что обеспечивается запрессовкой во втулку самоликвидатора медленногорящих составов других марок. В остальном устройство и действие взрывателя В-19УК аналогично взрывателю В-19У. Гильза Гильза служит для соединения элементов патрона, а также для обтюрации пороховых газов при выстреле и для предохранения патронника ствола от разгара. Гильза предохраняет боевой заряд от воздействия атмосферных влияний и от механических повреждений при хранении, транспортировании и обращении. Гильза – стальная, однократного использования. По наружному виду в гильзе различают: дульце, скат, корпус, буртик, фланец, кольцевую проточку, дно. Для предохранения гильз от коррозии при долговременном хранении внутренняя и наружная поверхности гильзы фосфатируются и лакируются специальным лаком. Боевой заряд состоит из пироксилинового пороха марки 5/7Цфл; порох помещается в гильзе россыпью. Примерная масса заряда 77 г. Капсюль-воспламенитель КВ № 3. Капсюль-воспламенитель КВ № 3 представляет собой оболочку 1 с кружком 2, изготовленные из латунной ленты. Кружок 2 служит для увеличения прочности дна капсюля. В оболочке имеется снаряженная наковаленка 4 с капсюлем 3 и запрессованным зарядом воспламенительного состава 5, покрытого сверху латунной чашечкой 6. Сверху этой чашечки положена обтюрирующая латунная чашечка 7 с отверстием. Капсюль-воспламенитель запрессовывается в очко гильзы и кернится по окружности. При ударе бойком ударника по дну оболочки капсюль-воспламенитель разбивается о наковаленку и воспламеняет воспламенительный состав. Луч огня от капсюля-воспламенителя, пройдя через запальное отверстие в гильзе, обеспечивает воспламенение боевого заряда. Маркировка На корпуса снарядов, взрыватели и гильзы наносятся клейма. На корпусе снаряда клейма обозначают: номер (или шифр) завода и год изготовления. На взрывателе клейма указывают марку взрывателя, шифр завода, номер партии взрывателей и год изготовления. На гильзе клейма выбиваются на донном срезе и обозначают номер завода и год изготовления. Вершины боевых взрывателей В-19У окрашены в красный цвет.
23-мм патрон 3УОР1 с осколочно-фугасно-зажигательно-трассирующим (ОФЗТ) снарядом Патрон с ОФЗТ снарядом предназначен для поражения воздушных и наземных небронированных целей, легкоуязвимой техники, неукрытой живой силы на наклонных дальностях до 2500 м стрельбой из зенитных установок ЗУ-23, ЗСУ-23-4 «Шилка» (максимальная горизонтальная дальность – 2000 м, потолок – 1500 м). Разработан ФГУП «ФНПЦ «Прибор» Характеристики: Калибр…………………………………………………………….....................23 мм Марка ВВ………………………………………………………......................А-IX-2 Марка пороха…………………………………………………….................5/7Цфл Масса патрона…………………………………………………….................450 г ………...снаряда……………………………………………………...............188,5 г ………...ВВ………………………………………………………….....................13 г ………...пороха……………………………………………………….................77 г Начальная скорость………………………………………………............970 м/с Среднее максимальное давление пороховых газов…………2925 кг/см3 Время горения трассера………………………………………...........не менее 5 с Срок сохраняемости……………………………………………...............35 лет Описание: Патрон с ОФЗТ снарядом состоит из снаряда, гильзы, боевого заряда и капсюля-воспламенителя КВ № 3. Снаряд своей запоясковой частью входит в гильзу и закрепляется в ней обжимом дульца гильзы в две канавки на запоясковой части снаряда. ОФЗТ снаряд состоит из корпуса, медного ведущего пояска, разрывного заряда из А-IX-2, запрессованного в донную часть корпуса трассера и головного взрывателя МГ-25. На корпусе снаряда имеются два центрирующих утолщения. На цилиндрической запоясковой части корпуса находятся две кольцевые канавки, в которые обжимается дульце гильзы. В головной части корпуса снаряда нарезано очко для ввинчивания взрывателя. Внутри корпуса снаряда имеются две камеры, отделенные перемычкой. В верхней камере помещен разрывной заряд, а в нижней запрессован трассер. Сверху на разрывной заряд положены картонные кольцевые прокладки, которые служат для обеспечения плотного поджатия разрывного заряда взрывателем. Разрывной заряд снаряда состоит из двух шашек взрывчатого вещества А-IX-2. Верхняя шашка в своей передней части имеет углубление, в которое входит капсюль-детонатор взрывателя. Между нижней и верхней шашками кладется одна картонная кольцевая прокладка. Трассер служит для обозначения траектории снаряда, что облегчает корректировку огня. Воспламенение трассера происходит при выстреле от действия пороховых газов в канале ствола, а горение – на полете снаряда, в результате чего снаряд оставляет ясно видимый светящийся след (трассу) красного цвета. Время горения трассера соответствует дальности 2500 м. Головной взрыватель МГ-25 ввинчивается в очко корпуса снаряда на шеллачном (или шеллачно-канифольном) лаке и закрепляется кернением в двух диаметрально противоположных точках корпуса снаряда. Маркировка: На корпуса снарядов, взрыватели и гильзы наносятся клейма. На корпусе снаряда клейма обозначают: номер (или шифр) завода и год изготовления. На взрывателе клейма указывают марку взрывателя, шифр завода, номер партии взрывателей и год изготовления. На гильзе клейма выбиваются на донном срезе и обозначают номер завода и год изготовления. Вершины боевых взрывателей МГ-25 окрашены в красный цвет.
23-мм патрон 3УБР1 с бронебойно-зажигательно-трассирующим (БЗТ) снарядом Патрон с БЗТ снарядом предназначен для поражения воздушных и наземных легкобронированных целей на наклонных дальностях до 2500 м стрельбой из зенитных установок ЗУ-23, ЗСУ-23-4 «Шилка» (максимальная горизонтальная дальность – 2000 м, потолок – 1500 м). Разработан ФГУП «ФНПЦ «Прибор» Характеристики: Калибр…………………………………………………………………......................23 мм Марка зажигательного состава………………………………………...........ДУ-5 Марка пороха…………………………………………………………...................5/7Цфл Масса патрона…………………………………………………………..................450 г ………...снаряда…………………………………………………………..................190 г ………...пороха……………………………………………………………...................77 г Начальная скорость……………………………………………………..............970 м/с Среднее максимальное давление пороховых газов…………..не более 2925 кг/см3 Бронепробиваемость под углом 90 град……………..25 мм на дальности 500 м …………………………………………………………………............20 мм на дальности 1000 м …………………………………………………………………............10 мм на дальности 1500 м Время горения трассера……………………………………………...........не менее 5 с Срок сохраняемости……………………………………………………..............35 лет Описание: Патрон с БЗТ снарядом состоит из снаряда, гильзы, боевого заряда и капсюля-воспламенителя КВ № 3. Часть патронов с БЗТ снарядом содержит размеднитель из свинцовой проволоки массой 0,6 г, помещенной в гильзе над боевым зарядом. Размеднитель предназначен для уменьшения омеднения канала ствола при стрельбе (при выстреле свинец плавится и образует с медью жидкий сплав, легко удаляющийся из канала ствола). Снаряд своей запоясковой частью входит в гильзу и закрепляется в ней обжимом дульца гильзы в две канавки на запоясковой части снаряда. БЗТ снаряд состоит из корпуса, ведущего пояска, баллистического наконечника, трассера и зажигательной шашки. На корпусе снаряда имеются одно центрирующее утолщение и две кольцевые канавки, в которые обжимается дульце гильзы. Баллистический наконечник служит для улучшения формы снаряда. Придавая головной части снаряда обтекаемую форму, баллистический наконечник обеспечивает совпадение траекторий БЗТ снарядов с траекториями ОФЗ и ОФЗТ снарядов. Баллистический наконечник закреплен на корпусе снаряда с помощью закатки в специальные канавки. В донной части корпуса снаряда имеется камера, в которую запрессован трассер. Трассер по устройству и действию аналогичен трассеру ОФЗТ снаряда. Шашка из зажигательного состава ДУ-5 находится в головной части снаряда и закреплена в баллистическом наконечнике на церезине. Шашка служит для повышения зажигательного действия снаряда. Маркировка На корпуса снарядов и гильзы наносятся клейма. На корпусе снаряда клейма обозначают: номер (или шифр) завода и год изготовления. На гильзе клейма выбиваются на донном срезе и обозначают номер завода и год изготовления. Вершины наконечников окрашены в желтый цвет. Патроны с размеднителем имеют желтую кольцевую полосу на корпусе снаряда. На последнем фото зеленые вершины наконечников - судя по всему перекрас.
23-мм учебно-тренировочный патрон 3ПУ3 Учебно-тренировочный патрон предназначен для тренировки расчетов и обучения их приемам заряжания. По своему внешнему виду учебно-тренировочный патрон отличается от боевого продольными выдавками на гильзе и маркировкой (головка взрывателя не окрашена в красный цвет). Учебно-тренировочный патрон состоит из гильзы 3, охолощенного корпуса снаряда 2, баллистической втулки 1 (или охолощенного взрывателя, или корпуса взрывателя без внутренних деталей). Корпус снаряда вставляется в гильзу и жестко закрепляется в ней с помощью металлической тяги 4 (винта), ввинченной в дно снаряда через капсюльное очко гильзы, которое предварительно рассверливается. Нижняя часть тяги выполнена большего диаметра для упора в дно капсюльного гнезда гильзы. На торце тяги сделано углубление под боек ударника. Размеры тяги установлены такими, чтобы компенсировать массу порохового заряда и снаряжения. Дульце гильзы крепится с корпусом снаряда закаткой или обжимом в кольцевые канавки на запоясковой части снаряда. Для устранения качки снарядов в процессе эксплуатации учебно-тренировочных патронов металлическую стяжку необходимо периодически довертывать до упора. Встречаются патроны с баллистическими втулками, изготовленными по форме взрывателей В-19У (острые) и МГ-25 (тупые). На баллистической втулке набивается клеймо примерно такого содержания: БВ 1-73-46 МГ-25.
125-мм танковый выстрел 3ВБМ3 с бронебойным оперенным подкалиберным снарядом 3БМ10 (активная часть 3БМ9) Принят на вооружение в 1962 г. Первый выстрел с БОПС, принятый на вооружение для 125-мм танковой пушки. Представляет собой увеличенный в размерах 115-мм БОПС 3БМ6 с измененным стабилизатором (5 перьев вместо 6 на 115-мм варианте). Монолитный корпус снаряда изготовлен из мартенситно-стареющей стали, поэтому имеет невысокую бронепробиваемость, что, наряду с неудовлетворительным поведением на наклонных преградах, ограничивает применимость снаряда задачами испытаний и учебы. Этот снаряд также изначально входил в состав боекомплекта поставлявшихся на экспорт танков Т-72 и производился по лицензии в нескольких странах. Предназначен для стрельбы по танкам, САУ, заслонкам амбразур ДОС, бронеколпакам и другим бронированным целям из танковой пушки Д-81 (танки Т-64А, Т-72, Т-80, Т-90). Выстрел состоит из двух основных частей: снаряда с дополнительным пороховым зарядом и основного боевого порохового заряда. Бронебойный подкалиберный снаряд состоит из следующих основных частей: баллистического наконечника 1, корпуса 2, разъемного ведущего кольца 3, обтюрирующего пояска 4, сгорающего цилиндра 5 с дополнительным пороховым зарядом, лопастей 6 стабилизатора, в гнезда которых вставлены медные центрирующие штифты 7, и трассера, размещенного у нижнего среза корпуса стабилизатора. Ведущее кольцо состоит из трех отдельных секторов, связанных с корпусом снаряда упорной гребенкой и скрепленных между собой обтюрирующим пояском. Наклонные зубья на передних гранях секторов исключают утыкание снаряда при заряжании пушки. Центрирование БОПС в каморе пушки при заряжании обеспечивается обтюрирующим пояском и медными центрирующими штифтами. После воспламенения боевого порохового заряда при входе снаряда в цилиндрическую часть канала ствола обтюрирующий поясок и медные центрирующие штифты обжимаются. При дальнейшем движении до вылета снаряда из ствола поясок выполняет роль обтюратора. В канале ствола снаряд центрируется разъемным ведущим кольцом и опорной поверхностью лопастей стабилизатора. Ведущее кольцо воспринимает давление пороховых газов и получает вместе со снарядом вращательное движение от силы, возникающей в результате истечения пороховых газов через специальные наклонные отверстия в секторах. После вылета снаряда за дульный срез пушки под действием пороховых газов, а также за счет центробежной силы, возникающей от вращения ведущего кольца, происходит отделение секторов разъемного ведущего кольца от корпуса снаряда. Эти три сектора падают на местности впереди танка на дальности от 15 до 1000 м с углом разлета +/- 2 град. от направленияч стрельбы. Секторы ведущего кольца обладают значительной энергией и могут наносить поражение личному составу и технике. Устойчивость полета БОПС обеспечивается стабилизатором. Для наблюдения за траекторией полета снаряда в целях корректировки стрельбы снаряд имеет трассер. Который воспламеняется в канале ствола при выстреле. При горении трассера (2-3 с) создается видимая огневая трасса красного цвета. Дополнительный заряд состоит из пороха, равномерно размещенного вокруг снаряда и между лопастями стабилизатора и заключенного в сгорающий цилиндр. Снизу этот цилиндр закрыт крышкой с центральным отверстием, заклеенным тканью. Основной метательный заряд – 4Ж40. Характеристики: Материал корпуса активной части………………………………………………мартенситная сталь Материал ВУ……………………………………………………………………………...........сталь Порох дополнительного заряда…………………………………………………….15/1 тр В/А Масса выстрела……………………………………………………………………….........19,6 кг Масса снаряда с доп. зарядом (3БМ10)……………………………………………9,6 кг Масса основного метательного заряда (4Ж40)…………………………………10 кг Масса пороха основного заряда………………………………………………………..5,0 кг Масса пороха дополнительного заряда……………………………………………..3,4 кг Масса активной части с ВУ……………………………………………………………....5,67 кг Масса активной части без ВУ (3БМ9)………………………………………………..3,6 кг Масса ВУ……………………………………………………………………………….............2,02 кг Длина активной части (3БМ9)……………………………………………………….....518 мм Длина корпуса снаряда………………………………………………………………….....410 мм Диаметр корпуса снаряда………………………………………………………………....36 мм Начальная скорость………………………………………………………….………….....1800 м/с Нормативная бронепробиваемость на 2000 м, при 0/60 град………245/80 мм Средняя бронепробиваемость на 2000 м, при 0 град………………………290 мм Ведущее устройство «разжимного типа» (3 сектора). Калиберный стабилизатор состоит из 5 лопастей. В хвостовой части снаряда (в основании стабилизатора) установлен трассер. Элементы выстрела (снаряд с доп. зарядом 3БМ10 и основной метательный заряд 4Ж40) упаковываются в герметичные оцинкованные металлические пеналы цилиндрической формы.
125-мм танковый выстрел 3ВБМ6 с бронебойным оперенным подкалиберным снарядом 3БМ13 (активная часть 3БМ12) Принят на вооружение в 1968 г. Основное отличие снаряда 3БМ12 от 3БМ9 - в головной части снаряда установлен сердечник из карбида вольфрама, прикрытый небольшим бронебойным колпачком (демпфером). Предназначен для стрельбы по танкам, САУ, заслонкам амбразур ДОС, бронеколпакам и другим бронированным целям из танковой пушки Д-81 (танки Т-64А, Т-72, Т-80, Т-90). Основной метательный заряд – 4Ж40. Характеристики: Материал корпуса активной части……………………...........мартенситная сталь Материал сердечника…………………………………………………………карбид вольфрама Материал ВУ……………………………………………………………………………..........сталь Порох дополнительного заряда…………………………………………………….15/1 тр В/А Масса выстрела………………………………………………………………………..........19,6 кг Масса снаряда с доп. зарядом (3БМ13)……………………………………………9,6 кг Масса основного метательного заряда (4Ж40)…………………………………10 кг Масса пороха основного заряда………………………………………………………..5,0 кг Масса пороха дополнительного заряда………………………………………………3,4 кг Масса активной части с ВУ……………………………………………………………....5,67 кг Масса активной части без ВУ (3БМ12)……………………………………………….3,6 кг Масса ВУ………………………………………………………………………………..............2,02 кг Длина активной части (3БМ12)………………………………………………………....518 мм Длина корпуса снаряда………………………………………………………………….....410 мм Диаметр корпуса снаряда……………………………………………………………….....36 мм Длина сердечника……………………………………………………………………….........71 мм Диаметр сердечника……………………………………………………………………........20 мм Размеры бронебойного демпфера…………………………………………………….20х20 мм Начальная скорость………………………………………………………….………….....1800 м/с Нормативная бронепробиваемость на 2000 м, при 0/60 град………280/110 мм Средняя бронепробиваемость на 2000 м, при 0 град………………………315 мм Ведущее устройство «разжимного типа» (3 сектора). Калиберный стабилизатор состоит из 5 лопастей. В хвостовой части снаряда (в основании стабилизатора) установлен трассер. Элементы выстрела (снаряд с доп. зарядом 3БМ13 и основной метательный заряд 4Ж40) упаковываются в герметичные оцинкованные металлические пеналы цилиндрической формы.
125-мм танковый выстрел 3ВБМ7 с бронебойным оперенным подкалиберным снарядом 3БМ16 (активная часть 3БМ15) Принят на вооружение в 1972 г. Длина снаряда 3БМ15 немного увеличена по сравнению с 3БМ12, что не сказалось на общей длине снаряда благодаря большему заглублению активной части в дополнительный заряд. Несмотря на то что снаряд давно не использовался в Советской Армии, он оставался до распада СССР самым современным БОПС, доступным для получателей советских экспортных танков Т-72. Предназначен для стрельбы по танкам, САУ, заслонкам амбразур ДОС, бронеколпакам и другим бронированным целям из танковой пушки Д-81 (танки Т-64А, Т-72, Т-80, Т-90). Основной метательный заряд – 4Ж40. Характеристики: Материал корпуса активной части………………………………..мартенситная сталь Материал сердечника……………………………………………………….карбид вольфрама Материал ВУ……………………………………………………………………………...........сталь Порох дополнительного заряда…………………………………………………….15/1 тр В/А Масса выстрела………………………………………………………………………...........20,0 кг Масса снаряда с доп. зарядом (3БМ16)……………………………………………10,0 кг Масса основного метательного заряда (4Ж40)…………………………………10 кг Масса пороха основного заряда………………………………………………………..5,0 кг Масса пороха дополнительного заряда………………………………………………3,4 кг Масса активной части с ВУ…………………………………………………………….....5,9 кг Масса активной части без ВУ (3БМ15)……………………………………………….3,9 кг Масса ВУ………………………………………………………………………………..............2,02 кг Длина активной части (3БМ15)………………………………………………………....548 мм Длина корпуса снаряда………………………………………………………………….....435 мм Диаметр корпуса снаряда……………………………………………………………….....36 мм Длина сердечника……………………………………………………………………….........71 мм Диаметр сердечника……………………………………………………………………........20 мм Размеры бронебойного демпфера……………...…………………………………….20х20 мм Начальная скорость………………………………………………………….…………......1780 м/с Нормативная бронепробиваемость на 2000 м, при 0/60 град………310/120 мм Средняя бронепробиваемость на 2000 м, при 0 град……………….………340 мм Ведущее устройство «разжимного типа» (3 сектора). Калиберный стабилизатор состоит из 5 лопастей. В хвостовой части снаряда (в основании стабилизатора) установлен трассер. Элементы выстрела (снаряд с доп. зарядом 3БМ16 и основной метательный заряд 4Ж40) упаковываются в герметичные оцинкованные металлические пеналы цилиндрической формы.
125-мм танковый выстрел 3ВБМ8 с бронебойным оперенным подкалиберным снарядом 3БМ18 (активная часть 3БМ17) Принят на вооружение в 1972 г. Снаряд 3БМ17 представляет собой упрощенный вариант снаряда 3БМ15; отсутствует сердечник из карбида вольфрама, взамен увеличен размер демпфера чтобы скомпенсировать падение бронепробиваемости. Предположительно использовался только в экспортных и учебных целях. Предназначен для стрельбы по танкам, САУ, заслонкам амбразур ДОС, бронеколпакам и другим бронированным целям из танковой пушки Д-81 (танки Т-64А, Т-72, Т-80, Т-90). Основной метательный заряд – 4Ж40. Характеристики: Материал корпуса активной части…………………………………мартенситная сталь Материал ВУ……………………………………………………………………..................сталь Порох дополнительного заряда…………………………………………………….15/1 тр В/А Масса выстрела………………………………………………………………………...........20,0 кг Масса снаряда с доп. зарядом (3БМ18)……………………………………………10,0 кг Масса основного метательного заряда (4Ж40)…………………………………10 кг Масса пороха основного заряда………………………………………………………..5,0 кг Масса пороха дополнительного заряда………………………………………………3,4 кг Масса активной части с ВУ…………………………………………………………….....5,9 кг Масса активной части без ВУ (3БМ17)……………………………………………….3,9 кг Масса ВУ………………………………………………………………………………..............2,02 кг Длина активной части (3БМ17)………………………………………………………....548 мм Длина корпуса снаряда………………………………………………………………….....430 мм Диаметр корпуса снаряда……………………………………………………………….....36 мм Размеры бронебойного демпфера……………...…………………………………….50х30 мм Начальная скорость………………………………………………………….…………......1780 м/с Нормативная бронепробиваемость на 2000 м, при 0/60 град………290/110 мм Средняя бронепробиваемость на 2000 м, при 0 град………………………330 мм Ведущее устройство «разжимного типа» (3 сектора). Калиберный стабилизатор состоит из 5 лопастей. В хвостовой части снаряда (в основании стабилизатора) установлен трассер. Элементы выстрела (снаряд с доп. зарядом 3БМ18 и основной метательный заряд 4Ж40) упаковываются в герметичные оцинкованные металлические пеналы цилиндрической формы.
125-мм танковый выстрел 3ВБМ9 с бронебойным оперенным подкалиберным снарядом 3БМ23 (активная часть 3БМ22) «Заколка» Принят на вооружение в 1976 г. Длина активной части 3БМ22 практически идентична 3БМ15, однако используется гораздо более массивный бронебойный демпфер. В результате снаряд заметно тяжелее чем 3БМ15, что привело к некоторому снижению начальной скорости. Данный снаряд являлся наиболее распространенным в Советской Армии в конце 70-х - начале 80-х гг, и хотя более не производится, накоплен в больших количествах и по-прежнему разрешен к применению. Предназначен для стрельбы по танкам, САУ, заслонкам амбразур ДОС, бронеколпакам и другим бронированным целям из танковой пушки Д-81 (танки Т-64А, Т-72, Т-80, Т-90). Основной метательный заряд – 4Ж52. Характеристики: Материал корпуса активной части…………………………………мартенситная сталь Материал сердечника…………………………………………………………карбид вольфрама Материал ВУ……………………………………………………………………………...........сталь Порох дополнительного заряда…………………………………………………….15/1 тр В/А Масса выстрела………………………………………………………………………..........20,2 кг Масса снаряда с доп. зарядом (3БМ23)……………………………………………10,2 кг Масса основного метательного заряда (4Ж52)…………………………………10 кг Масса пороха основного заряда………………………………………………………..5,0 кг Масса пороха дополнительного заряда……………………………………………..3,4 кг Масса активной части с ВУ……………………………………………………………....6,55 кг Масса активной части без ВУ (3БМ22)…………………………………………….4,485 кг Масса ВУ……………………………………………………………………………….............2,02 кг Длина активной части (3БМ22)………………………………………………………...558 мм Длина корпуса снаряда…………………………………………………………………....400 мм Диаметр корпуса снаряда………………………………………………………………....36 мм Длина сердечника………………………………………………………………………........71 мм Диаметр сердечника…………………………………………………………………….......20 мм Размеры бронебойного демпфера……………………………………………………..88х27 мм Начальная скорость………………………………………………………….………….....1760 м/с Нормативная бронепробиваемость на 2000 м, при 0/60 град………380/200 мм Средняя бронепробиваемость на 2000 м, при 0 град………………………430 мм Ведущее устройство «разжимного типа» (3 сектора). Калиберный стабилизатор состоит из 5 лопастей. В хвостовой части снаряда (в основании стабилизатора) установлен трассер. Элементы выстрела (снаряд с доп. зарядом 3БМ23 и основной метательный заряд 4Ж52) упаковываются в герметичные оцинкованные металлические пеналы цилиндрической формы.
125-мм танковый выстрел 3ВБМ11 с бронебойным оперенным подкалиберным снарядом 3БМ27 (активная часть 3БМ26) «Надежда-Р» Принят на вооружение в 1983 г. Данный ОБПС являлся последним в серии снарядов, аналогичных по конструкции снаряду 3БМ12, т.е. состоящих в основном из стального корпуса с небольшим сердечником из тяжелого сплава для повышения бронепробиваемости и использующих кольцевое ВУ разжимного типа. По сравнению с 3БМ22, изменена форма бронебойного демпфера в головной части, а сердечник перенесен в хвостовую часть для решения проблемы повышенной вероятности рикошета, демонстрируемой старыми снарядами на наклонных преградах. Этот боеприпас также был первым, разрабатывавшимся и испытывавшемся специально с целью парирования усовершенствованных многослойных преград, примененных на перспективных танках НАТО. Наконец, подверглось изменению и ведущее устройство, с частичным использованием наработок по параллельной НИР "Надфиль", направленной на создание ОБПС с сердечником из урана. Предназначен для стрельбы по танкам, САУ, заслонкам амбразур ДОС, бронеколпакам и другим бронированным целям из танковой пушки Д-81 (танки Т-64А, Т-72, Т-80, Т-90). Основной метательный заряд – 4Ж52. Характеристики: Материал корпуса активной части…………………………………мартенситная сталь Материал сердечника………………………………………………………карбид вольфрама Материал ВУ……………………………………………………………………………...........сталь Порох дополнительного заряда…………………………………………………….15/1 тр В/А Масса основного метательного заряда (4Ж52)………………………………..10 кг Масса пороха основного заряда……………………………………………………….5,0 кг Масса пороха дополнительного заряда…………………………………………….3,4 кг Масса активной части с ВУ……………………………………………………………...7,05 кг Масса активной части без ВУ (3БМ26)………………………………………………4,8 кг Длина активной части (3БМ26)………………………………………………………...558 мм Длина корпуса снаряда…………………………………………………………………....395 мм Диаметр корпуса снаряда………………………………………………………………....36 мм Длина сердечника………………………………………………………………………........71 мм Диаметр сердечника…………………………………………………………………….......20 мм Размеры бронебойного демпфера……………………………………………………115х27 мм Начальная скорость………………………………………………………….…………....1720 м/с Нормативная бронепробиваемость на 2000 м, при 0/60 град………410/200 мм Средняя бронепробиваемость на 2000 м, при 0 град………………………450 мм Ведущее устройство «разжимного типа» (3 сектора). Калиберный стабилизатор состоит из 5 лопастей. В хвостовой части снаряда (в основании стабилизатора) установлен трассер. Элементы выстрела (снаряд с доп. зарядом 3БМ27 и основной метательный заряд 4Ж52) упаковываются в герметичные оцинкованные металлические пеналы цилиндрической формы.
125-мм танковый выстрел 3ВБМ12 с бронебойным оперенным подкалиберным снарядом 3БМ30 (активная часть 3БМ29) «Надфиль-2» Принят на вооружение в 1982 г. Первый снаряд с ведущим устройством новой схемы ведения. Новое ВУ имеет увеличенную поверхность зацепления с корпусом и изготовлено из алюминиевого сплава В-95 вместо стали для снижения паразитной массы. Калиберный стабилизатор модернизирован с целью снижения его массы и сопротивления воздуха. Применен урановый сердечник; внутреннее устройство снаряда и состав уранового сплава неизвестны (предположительно снаряд аналогичен по конструкции более раннему 3БМ26, материал сердечника предположительно сплав "УНЦ" урана с никелем и цинком). Предназначен для стрельбы по танкам, САУ, заслонкам амбразур ДОС, бронеколпакам и другим бронированным целям из танковой пушки Д-81 (танки Т-64А, Т-72, Т-80, Т-90). Основной метательный заряд – 4Ж52. Характеристики: Материал корпуса активной части…………………………………………………сталь Материал сердечника………………………………….«материал Б» (урановый сплав) Материал ВУ…………………………………………………………алюминиевый сплав В-95 Масса основного метательного заряда (4Ж52)………………………………10 кг Масса пороха основного заряда………………………………………………………5,0 кг Масса активной части с ВУ……………………………………………………………..7,05 кг Масса активной части без ВУ (3БМ29)……………………………………………4,85 кг Масса ВУ………………………………………………………………………………............2,2 кг Длина активной части (3БМ29)……………………………………………………….560 мм Начальная скорость………………………………………………………….…………..1700 м/с Нормативная бронепробиваемость на 2000 м, при 0/60 град……430/210 мм Средняя бронепробиваемость на 2000 м, при 0 град……………………470 мм Ведущее устройство «прижимного типа» (3 сектора). Калиберный стабилизатор состоит из 5 лопастей. В хвостовой части снаряда (в основании стабилизатора) установлен трассер. Элементы выстрела (снаряд с доп. зарядом 3БМ30 и основной метательный заряд 4Ж52) упаковываются в герметичные оцинкованные металлические пеналы цилиндрической формы.
125-мм танковый выстрел 3ВБМ13 с бронебойным оперенным подкалиберным снарядом 3БМ33 (активная часть 3БМ32) «Вант» Принят на вооружение в 1985 г. Первый советский монолитный урановый БОПС. Вместе с 3БМ42 остается самым распространенным БОПС Российской армии. Предназначен для стрельбы по танкам, САУ, заслонкам амбразур ДОС, бронеколпакам и другим бронированным целям из танковой пушки Д-81 (танки Т-64А, Т-72, Т-80, Т-90). Основной метательный заряд – 4Ж52. Характеристики: Материал корпуса активной части……………«материал Б» (урановый сплав) Материал ВУ…………………………………………………………………алюминиевый сплав Порох дополнительного заряда………………………………………………15/1 тр В/А Масса основного метательного заряда (4Ж52)……………………........10 кг Масса пороха основного заряда…………………………………………………….5,0 кг Масса пороха дополнительного заряда………………………………………….3,4 кг Масса активной части с ВУ……………………………………………………………7,05 кг Масса активной части без ВУ (3БМ32)………………………………………….4,85 кг Масса ВУ………………………………………………………………………………….........2,2 кг Длина активной части (3БМ32)……………………………………………………….480 мм Длина корпуса снаряда…………………………………………………………………..380 мм Диаметр корпуса снаряда………………………………………………………………..30 мм Начальная скорость………………………………………………………….…………...1700 м/с Нормативная бронепробиваемость на 2000 м, при 0/60 град………500/250 мм Средняя бронепробиваемость на 2000 м, при 0 град………………………560 мм Ведущее устройство «прижимного типа» (3 сектора). Калиберный стабилизатор состоит из 5 лопастей. В хвостовой части снаряда (в основании стабилизатора) установлен трассер. Элементы выстрела (снаряд с доп. зарядом 3БМ33 и основной метательный заряд 4Ж52) упаковываются в герметичные оцинкованные металлические пеналы цилиндрической формы.
125-мм танковый выстрел 3ВБМ17 с бронебойным оперенным подкалиберным снарядом 3БМ44 (активная часть 3БМ42) «Манго» Принят на вооружение в 1986 г. Снаряд повышенного могущества, предназначенный для поражения современных многослойных бронепреград. Имеет очень сложную конструкцию, включающую в себя сплошной баллистический и бронебойный колпачок, бронебойный демпфер, и два сердечника из высокопрочного вольфрамового сплава большого удлинения. Сердечники закреплены в корпусе снаряда посредством рубашки из легкоплавкого сплава; в процессе пробития рубашка плавится, позволяя сердечникам войти в канал пробития не расходуя энергию на отделение от корпуса. ВУ - дальнейшее развитие ВУ, примененного с ОБПС 3БМ29, изготовлено из сплава В-96Ц1 с улучшенными характеристиками. Снаряд широко распространен в Российской армии, а также экспортировался в комплекте с российскими и украинскими танками Т-80У/Т-80УД и Т-90, поставленными за рубеж в последнее десятилетие. Предназначен для стрельбы по танкам, САУ, заслонкам амбразур ДОС, бронеколпакам и другим бронированным целям из танковой пушки Д-81 (танки Т-64А, Т-72, Т-80, Т-90). Основной метательный заряд – 4Ж52. Характеристики: Материал корпуса активной части………………………………………………сталь Материал сердечника………………………..........сплав ВНЖ (вольфрам-никель-железо) Материал ВУ…………………………………………………………алюминиевый сплав В-96Ц1 Материал обтюрирующего пояска……………………………………………полиамид Порох дополнительного заряда………………………………………………15/1 тр В/А Масса выстрела…………………………………………………………………………....20,4 кг Масса снаряда с дополнительным зарядом (3БМ44)…………………..10,8 кг Масса пороха основного заряда……………………………………………………5,0 кг Масса пороха дополнительного заряда………………………………………..3,4 кг Масса активной части с ВУ……………………………………………………………7,05 кг Масса активной части без ВУ (3БМ42)…………………………………………4,85 кг Масса ВУ…………………………………………………………………………………........2,2 кг Длина активной части (3БМ42)………………………………………………………574 мм Длина корпуса снаряда………………………………………………………………….452 мм Диаметр корпуса снаряда……………………………………………………………….31 мм Длина сердечника………………………………………………………………………....420 мм Диаметр сердечника……………………………………………………………………....18 мм Размеры бронебойного демпфера……………………………………………….112х22 мм Начальная скорость………………………………………………………….………….1700 м/с Нормативная бронепробиваемость на 2000 м, при 0/60 град………450/230 мм Средняя бронепробиваемость на 2000 м, при 0 град………………………500 мм Эффективная дальность пробития: 7-слойной мишени, при 30 град. (толщина по ходу движения 630 мм)…………………..3300 м 7-слойной мишени, при 60 град. (толщина по ходу движения 620 мм)…………………..3800 м 3-слойной разнесенной мишени, при 65 град. (толщина по ходу движения 1830 мм)…..2700 м 230 мм гомогенной брони, при 60 град……………………………………………………..2000 м 440 мм гомогенной брони, при 0 град……..………………………………………………..2000 м Диапазон эксплуатационных температур……………………………………….-40…+50 град.С Ведущее устройство «прижимного типа» (3 сектора). Калиберный стабилизатор состоит из 5 лопастей. В хвостовой части снаряда (в основании стабилизатора) установлен трассер. Элементы выстрела (снаряд с доп. зарядом 3БМ44 и основной метательный заряд 4Ж52) упаковываются в герметичные оцинкованные металлические пеналы цилиндрической формы.
125-мм танковый выстрел 3ВБМ19 с бронебойным оперенным подкалиберным снарядом 3БМ44М (активная часть 3БМ42М) «Лекало» Принят на вооружение в 1996 г. ? Снаряд повышенного могущества с вольфрамовым сердечником сверх-высокого удлинения и подкалиберными стабилизаторами, использующий четырехсекционное композитное ВУ с двумя зонами контакта. Снаряд имеет длину 740 мм и не может быть размещен в АЗ Т-72 без доработки. Требуемая доработка является сравнительно несложной, и предположительно выполнена на танках Т-90 последних выпусков, которые соответственно могут использовать этот боеприпас. Предназначен для стрельбы по танкам, САУ, заслонкам амбразур ДОС, бронеколпакам и другим бронированным целям из танковой пушки Д-81 (танки Т-64А, Т-72, Т-80, Т-90). Основной метательный заряд – 4Ж63. Характеристики: Материал корпуса активной части………………………………………………сталь Материал сердечника………………………усовершенствованный сплав на основе карбида вольфрама Материал ВУ………………………………………………………………………………композит Масса выстрела……………………………………………………………………………20,3 кг Масса снаряда с дополнительным зарядом (3БМ44М)………………10,7 кг Масса основного метательного заряда (4Ж63)…………………………..9,6 кг Масса активной части без ВУ (3БМ42М)………………………………….около 5 кг Длина активной части (3БМ42М)……………………………………………….730 мм Длина корпуса снаряда………………………………………………………………570 мм Диаметр корпуса снаряда……………………………………………………………22 мм Начальная скорость………………………………………………………….…….1750 м/с Нормативная бронепробиваемость на 2000 м, при 0 град…...более 650 мм Средняя бронепробиваемость на 2000 м, при 0 град…………….600-650 мм Диапазон эксплуатационных температур…………………..от – 40 до +50 град. С Ведущее устройство «прижимного типа» (4 сектора). Подкалиберный стабилизатор состоит из 5 лопастей. В хвостовой части снаряда (в основании стабилизатора) установлен трассер. Элементы выстрела (снаряд с доп. зарядом 3БМ44М и основной метательный заряд 4Ж63) упаковываются в герметичные оцинкованные металлические пеналы цилиндрической формы.
125-мм танковый выстрел 3ВБМ20 с бронебойным оперенным подкалиберным снарядом 3БМ48 (активная часть 3БМ46) «Свинец» Принят на вооружение в 1991 г. Современный БОПС с монолитным урановым сердечником высокого удлинения и подкалиберными стабилизаторами, использующий новое композитное ВУ с двумя зонами контакта. Снаряд имеет длину, близкую к предельно допустимой для стандартных советских автоматов заряжания. Самый мощный серийный советский 125-мм ОБПС, превышающий или соответствующий по могуществу любому БОПС, принятому на вооружение стран НАТО до сравнительно недавнего времени, и парирующий большинство достижений в области повышения защищенности, примененных на танках НАТО в последние десятилетия. Предназначен для стрельбы по танкам, САУ, заслонкам амбразур ДОС, бронеколпакам и другим бронированным целям из танковой пушки Д-81 (танки Т-64А, Т-72, Т-80, Т-90). Характеристики: Материал корпуса активной части………………«материал Б» (сплав на основе обедненного урана) Материал ВУ…………………………………………………………………………композит Масса активной части без ВУ (3БМ46)…………………………..........около 5 кг Длина активной части (3БМ46)………………………………………………………640 мм Длина корпуса снаряда………………………………………………………………….546 мм Диаметр корпуса снаряда……………………………………………………………….25 мм Начальная скорость………………………………………………………….…………..1700 м/с Нормативная бронепробиваемость на 2000 м, при 0/60 град…….600/300 мм Средняя бронепробиваемость на 2000 м, при 0 град…………………….650 мм Ведущее устройство «прижимного типа» (3 сектора). Подкалиберный стабилизатор состоит из 5 лопастей. В хвостовой части снаряда (в основании стабилизатора) установлен трассер. Элементы выстрела (снаряд с доп. зарядом 3БМ48 и основной метательный заряд) упаковываются в герметичные оцинкованные металлические пеналы цилиндрической формы.
