Справочник по современным ВОП

Тема в разделе "ВОПы", создана пользователем VLAS_1987, 18 янв 2010.

  1. VLAS_1987
    Оффлайн

    Stabsgefreiter VLAS_1987

    Сообщения:
    178
    Адрес:
    Россия
    125-мм практический кумулятивный снаряд 3П11

    Применяется для обучения стрельбе из танковых пушек 2А26, 2А46 и их модификаций (устанавливаются на все ОБТ начиная с Т-64А), противотанковых пушек 2А45 «Спрут-Б», танковых пушек 2А75 (устанавливается на СПТО 2С25 «Спрут-СД»).

    Входит в состав выстрела 3ВП5.
    Взрыватель – В-15ПГ (3БЛ2) – макет взрывателя В-15 (3В15).
    Применяемый пороховой заряд – 4Ж40 / 4Ж52.

    Масса снаряда – 19 кг.
    Снаряжен инертным составом (масса – 1,624 кг).

    Корпус окрашен в черный цвет.
    На одной стороне корпуса белой краской наносится маркировка:

    .......................................Завод-партия-год

    .................................................125
    .................................Весовой знак (-, Н, + и др.)

    На противоположной стороне корпуса белой краской наносится маркировка:

    ...............................................ПРАКТ

    .................................................П11

    На корпусе между обтюрирующими поясками дополнительно выбивается маркировка:

    ...............................................ПРАКТ
    .......................................Завод-партия-год

    Стреляные снаряды обычно не имеют взрывателя (макет изготовлен из хрупкого алюминиевого сплава и разрушается при падении). Перья стабилизатора раскрыты, при падении зачастую отламываются 3 пера с одной стороны и гнется крестовина.

    Фото «при жизни» (справа):
    [​IMG]

    Фото стреляного:
    [​IMG]
    Балу нравится это.
  2. Антик Милитария

  3. VLAS_1987
    Оффлайн

    Stabsgefreiter VLAS_1987

    Сообщения:
    178
    Адрес:
    Россия
    Дополнение: в донной части стабилизатора установлен трассер.
  4. VLAS_1987
    Оффлайн

    Stabsgefreiter VLAS_1987

    Сообщения:
    178
    Адрес:
    Россия
    125-мм кумулятивный снаряд 3БК12М

    Применяется для поражения бронетанковой техники, огневых точек и живой силы противника стрельбой из танковых пушек 2А26, 2А46 и их модификаций (устанавливаются на все ОБТ начиная с Т-64А), противотанковых пушек 2А45 «Спрут-Б», танковых пушек 2А75 (устанавливается на СПТО 2С25 «Спрут-СД»).

    Входит в состав выстрела 3ВБК7М.
    Применяемый пороховой заряд – 4Ж40 / 4Ж52.

    Масса снаряда – 19 кг.
    Взрыватель – головодонный И-238 (состоит из головного пьезогенератора, предохранительно-детонирующего механизма и донного капсюль-детонатора К-1-Т).
    Снаряжение – А-IX-1 (масса – 1,624 кг).
    Материал воронки – медь.
    В донной части стабилизатора установлен трассер (время горения – 6-7 с, трасса красного цвета).

    Корпус окрашен в серый цвет.
    Маркировка:
    [​IMG]

    Внешне практически не отличается от 3БК14М.
  5. VLAS_1987
    Оффлайн

    Stabsgefreiter VLAS_1987

    Сообщения:
    178
    Адрес:
    Россия
    125-мм кумулятивный снаряд 3БК14М

    Применяется для поражения бронетанковой техники, огневых точек и живой силы противника стрельбой из танковых пушек 2А26, 2А46 и их модификаций (устанавливаются на все ОБТ начиная с Т-64А), противотанковых пушек 2А45 «Спрут-Б», танковых пушек 2А75 (устанавливается на СПТО 2С25 «Спрут-СД»).

    Входит в состав выстрела 3ВБК10М.
    Применяемый пороховой заряд – 4Ж40 / 4Ж52.

    Масса снаряда – 19 кг.
    Взрыватель – головодонный В-15 (3В15) (состоит из головного пьезогенератора, предохранительно-детонирующего механизма и донного капсюль-детонатора К-1-Т).
    Снаряжение – окфол (масса – 1,624 кг) – маркируется как ОКФОЛ или ОЛ.
    Материал воронки – медь.
    В донной части стабилизатора установлен трассер (время горения – 6-7 с, трасса красного цвета).

    Корпус окрашен в серый цвет.
    Маркировка:
    [​IMG]

    Фото:
    [​IMG]

    [​IMG]

    Устройство:
    [​IMG]
  6. VLAS_1987
    Оффлайн

    Stabsgefreiter VLAS_1987

    Сообщения:
    178
    Адрес:
    Россия
    125-мм кумулятивный снаряд 3БК18М

    Применяется для поражения бронетанковой техники, огневых точек и живой силы противника стрельбой из танковых пушек 2А26, 2А46 и их модификаций (устанавливаются на все ОБТ начиная с Т-64А), противотанковых пушек 2А45 «Спрут-Б», танковых пушек 2А75 (устанавливается на СПТО 2С25 «Спрут-СД»).

    Входит в состав выстрела 3ВБК16М.
    Применяемый пороховой заряд – 4Ж40 / 4Ж52.

    Масса снаряда – 19 кг.
    Взрыватель – головодонный В-15 (3В15) (состоит из головного пьезогенератора, предохранительно-детонирующего механизма и донного капсюль-детонатора К-1-Т).
    Снаряжение – окфол (масса – 1,62 кг) – маркируется как ОКФОЛ или ОЛ.
    Материал воронки – медь.
    Введен концентратор - повышена устойчивость формирования кумулятивной иглы.
    В донной части стабилизатора установлен трассер (время горения – 6-7 с, трасса красного цвета).

    Корпус окрашен в серый цвет.

    Фото:
    [​IMG]

    Устройство:
    [​IMG]
  7. VLAS_1987
    Оффлайн

    Stabsgefreiter VLAS_1987

    Сообщения:
    178
    Адрес:
    Россия
    125-мм кумулятивный снаряд 3БК21Б

    Применяется для поражения бронетанковой техники, огневых точек и живой силы противника стрельбой из танковых пушек 2А26, 2А46 и их модификаций (устанавливаются на все ОБТ начиная с Т-64А), противотанковых пушек 2А45 «Спрут-Б», танковых пушек 2А75 (устанавливается на СПТО 2С25 «Спрут-СД»).

    Входит в состав выстрела 3ВБК17Б.
    Применяемый пороховой заряд – 4Ж40 / 4Ж52.

    Масса снаряда – 19,5 кг.
    Взрыватель – головодонный В-15 (3В15) (состоит из головного пьезогенератора, предохранительно-детонирующего механизма и донного капсюль-детонатора К-1-Т).
    Снаряжение – окфол (масса – 1,85 кг) – маркируется как ОКФОЛ или ОЛ.
    Материал воронки – обедненный уран.
    Введен новый концентратор - повышена устойчивость формирования кумулятивной иглы.
    В донной части стабилизатора установлен трассер (время горения – 6-7 с, трасса красного цвета).

    Фото:
    [​IMG]
  8. VLAS_1987
    Оффлайн

    Stabsgefreiter VLAS_1987

    Сообщения:
    178
    Адрес:
    Россия
    125-мм кумулятивный снаряд 3БК29М

    Применяется для поражения бронетанковой техники, огневых точек и живой силы противника стрельбой из танковых пушек 2А26, 2А46 и их модификаций (устанавливаются на все ОБТ начиная с Т-64А), противотанковых пушек 2А45 «Спрут-Б», танковых пушек 2А75 (устанавливается на СПТО 2С25 «Спрут-СД»).

    Входит в состав выстрела 3ВБК25М.
    Применяемый пороховой заряд – 4Ж52.

    Масса снаряда – 18,4 кг.
    Масса ВВ – 1,64 кг.
    Материал воронок – медь.
    Кумулятивный заряд – тандемный (небольшой предзаряд в головке и основной заряд в корпусе). Способен преодолевать навесную динамическую защиту.
    В донной части стабилизатора установлен трассер (время горения – 6-7 с, трасса красного цвета).

    Корпус окрашен в серый цвет.

    Фото:
    [​IMG]

    Схема:
    [​IMG]
  9. VLAS_1987
    Оффлайн

    Stabsgefreiter VLAS_1987

    Сообщения:
    178
    Адрес:
    Россия
    125-мм практический кумулятивный снаряд 3БК29И

    Применяется для обучения стрельбе из танковых пушек 2А26, 2А46 и их модификаций (устанавливаются на все ОБТ начиная с Т-64А), противотанковых пушек 2А45 «Спрут-Б», танковых пушек 2А75 (устанавливается на СПТО 2С25 «Спрут-СД»).

    Входит в состав выстрела 3ВБК25И.
    Применяемый пороховой заряд – 4Ж52.

    Масса снаряда – 18,4 кг.
    Масса инертного состава – 1,64 кг.
    В донной части стабилизатора установлен трассер (время горения – 6-7 с, трасса красного цвета).

    Корпус окрашен в черный цвет.
    Вместо шифра ВВ на корпус наносится надпись ПРАКТ.

    Фото:
    [​IMG]
  10. VLAS_1987
    Оффлайн

    Stabsgefreiter VLAS_1987

    Сообщения:
    178
    Адрес:
    Россия
    125-мм кумулятивный снаряд 3БК31 «Старт-2»

    Применяется для поражения бронетанковой техники, огневых точек и живой силы противника стрельбой из танковой пушки 2А46 и ее модификаций (устанавливаются на все ОБТ начиная с Т-64А), противотанковых пушек 2А45 «Спрут-Б», танковых пушек 2А75 (устанавливается на СПТО 2С25 «Спрут-СД»).

    Входит в состав выстрела 3ВБК27.

    Кумулятивный заряд – тройной (предзаряд в телескопической головке, вспомогательный заряд в хвостовой части корпуса и основной заряд в центре корпуса). Последовательность срабатывания: головной предзаряд – вспомогательный хвостовой заряд – основной центральный заряд. Способен преодолевать двойную встроенную динамическую защиту.

    Устройство:
    [​IMG]
  11. Recon
    Оффлайн

    Gefreiter Recon

    Сообщения:
    108
    Адрес:
    TilsiT Россия
    Есть пара справочников, могу поделиться. Пишите в личку. Как их выложить на обменники не знаю!
  12. Recon
    Оффлайн

    Gefreiter Recon

    Сообщения:
    108
    Адрес:
    TilsiT Россия
    203-мм выстрел 3В015 с кассетным снарядом 3-0-14 с осколочными боевыми элементами и полным зарядом к САО 2С7

    Выстрел предназначен для поражения огневых позиций артиллерийских и минометных батарей, небронированных целей, живой силы и огневых средств в опорных пунктах.

    Тактико-технические характеристики
    Масса, кг:
    снаряда ………………………………… 110
    боевого элемента ………………………1,4
    взрывчатого состава в элементе … 0,23
    Число боевых элементов …………………………24
    Максимальная дальность стрельбы, км …… 30,4
    Диапазон эксплуат. температур, град. С …… ±50

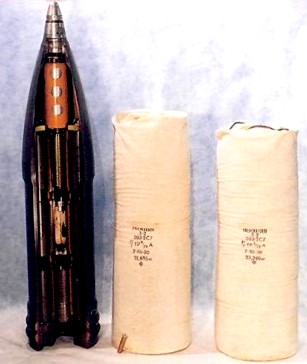

    Изображения:

  13. Recon
    Оффлайн

    Gefreiter Recon

    Сообщения:
    108
    Адрес:
    TilsiT Россия
    203-мм выстрел ЗВ016 с кассетным снарядом 3-0-14 с осколочными боевыми элементами и уменьшенным зарядом к САО 2С7

    Выстрел предназначен для поражения огневых позиций артиллерийских и минометных батарей, небронированных целей, живой силы и огневых средств в опорных пунктах.

    Тактико-технические характеристики
    Масса, кг:
    снаряда …………………………………… 110
    боевого элемента …………………………1,4
    взрывчатого состава в элементе …… 0,23
    Число боевых элементов …………………………... 24
    Максимальная дальность стрельбы, км ………… 13
    Диапазон эксплуат. температур, град. С ……… + 50

    Изображения:

  14. Recon
    Оффлайн

    Gefreiter Recon

    Сообщения:
    108
    Адрес:
    TilsiT Россия
    152-мм выстрел 3ВО13 с осколочным кассетным снарядом 3-О-13 и полным зарядом к системам Д-20, МЛ-20, 2С3М (2С3), 2А65, 2С19

    Выстрел предназначен для поражения огневых позиций артиллерийских и минометных батарей, небронированной техники, живой силы и огневых средств в опорных пунктах.


    Тактико-технические характеристики
    Масса, кг:
    снаряда ……………………………………… 41,4
    боевого элемента …………………………… 1,4
    взрывчатого состава в элементе ……… 0,23
    Число боевых элементов ……………………………… 8
    Максимальная дальность стрельбы, км ………… 14,5
    Эффективность действия снаряда в 3-4 раза выше, чем у ОФС 3ОФ25
    Диапазон эксплуатационных температур, град. –40+50

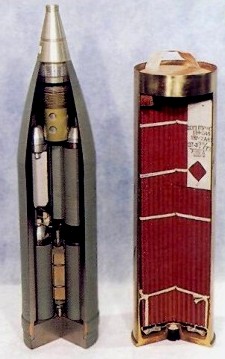

    Изображения:

  15. Recon
    Оффлайн

    Gefreiter Recon

    Сообщения:
    108
    Адрес:
    TilsiT Россия
    152-мм выстрел 3ВО14 с осколочным кассетным снарядом 3-О-13 и уменьшенным переменным зарядом к системам Д-20, МЛ-20, 2С3М (2С3), 2А65, 2С19

    Выстрел предназначен для поражения огневых позиций артиллерийских и минометных батарей, небронированной техники, живой силы и огневых средств в опорных пунктах.


    Тактико-технические характеристики
    Масса, кг:
    снаряда …………………………………… 41,4
    боевого элемента ………………………… 1,4
    взрывчатого состава в элементе ………0,23
    Число боевых элементов …………………………… 8
    Максимальная дальность стрельбы, км……………11
    Эффективность действия снаряда в 3-4 раза выше, чем у ОФС 3ОФ25
    Диапазон эксплуатационных температур, град.–40 +50

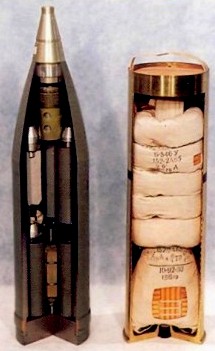

    Изображения:

  16. Recon
    Оффлайн

    Gefreiter Recon

    Сообщения:
    108
    Адрес:
    TilsiT Россия
    152-мм выстрел 3ВОФ32 с осколочно-фугасным снарядом 3ОФ25 и полным переменным зарядом к системам Д-20, МЛ-20, 2СЗМ, 2А65, 2С19


    Выстрел предназначен для уничтожения (подавления) артиллерии, минометов и других огневых средств противника, живой силы, объектов тыла и органов управления войсками, разрушения полевых и долговременных оборонительных сооружений. Может комплектоваться радиовзрывателем АР-5.

    Тактико-технические характеристики
    Масса, кг:
    снаряда ………………………………………... 43,56
    взрывчатого состава …………………………… 6,8
    Максимальная дальность стрельбы, км ………………17,4
    Эффективность действия снаряда в 1,5 – 2,0 раза выше, чем у 53-ОФ-540
    Диапазон эксплуатационных температур, град. С … ±40

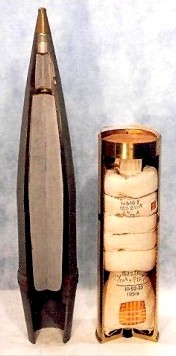

    Изображения:

  17. Recon
    Оффлайн

    Gefreiter Recon

    Сообщения:
    108
    Адрес:
    TilsiT Россия
    152-мм выстрел 3ВОФ33 с осколочно-фугасным снарядом 3ОФ25 и уменьшенным переменным зарядом к системам Д-20, МЛ-20, 2СЗМ, 2А65, 2С19

    Выстрел предназначен для уничтожения (подавления) артиллерии, минометов и других огневых средств противника, живой силы, объектов тыла и органов управления войсками, разрушения полевых и долговременных оборонительных сооружений. Выстрел может комплектоваться радиовзрывателем АР-5.

    Тактико-технические характеристики
    Масса, кг:
    снаряда ……………………………………. 43,56
    взрывчатого состава ………………………. 6,8
    Максимальная дальность стрельбы, км …………. 13,4
    Диапазон эксплуатационных температур, град. С + 40

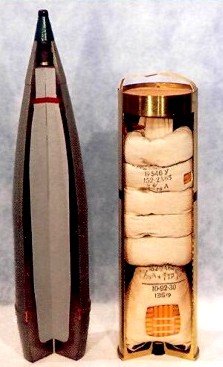

    Изображения:

  18. Recon
    Оффлайн

    Gefreiter Recon

    Сообщения:
    108
    Адрес:
    TilsiT Россия
    203-мм выстрел 3ВОФ34 с осколочно-фугасным снарядом 3ОФ43 и полным зарядом к САО 2С7

    Выстрел предназначен для уничтожения (подавления) артиллерии, минометов, техники и живой силы в районах сосредоточения, тыловых объектов и органов управления войсками, разрушения полевых и долговременных оборонительных сооружений.


    Тактико-технические характеристики
    Масса, кг:
    снаряда ………………………………………110
    взрывчатого состава ………………………17,8
    Максимальная дальность стрельбы, км ………… 37,4
    Диапазон эксплуат. температур, град. С ………… ±50

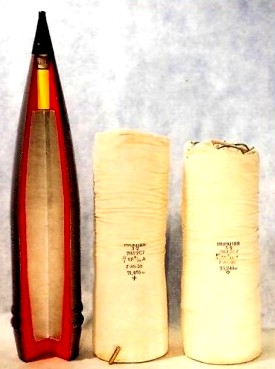

    Изображения:

  19. Recon
    Оффлайн

    Gefreiter Recon

    Сообщения:
    108
    Адрес:
    TilsiT Россия
    203-мм выстрел 3ВОФ35 с осколочно-фугасным активно-реактивным снарядом 3ОФ44 к САО 2С7

    Выстрел предназначен для уничтожения (подавления) артиллерии, минометов, техники и живой силы в районах сосредоточения, тыловых объектов и органов управления войсками, разрушения полевых и долговременных оборонительных сооружений.


    Тактико-технические характеристики
    Масса, кг:
    снаряда …………………………………… 102
    взрывчатого состава ………………… 13,32
    Максимальная дальность стрельбы, км .……… 47,5
    Диапазон эксплуат. температур, град. С ……… ±50

    Изображения:

  20. Recon
    Оффлайн

    Gefreiter Recon

    Сообщения:
    108
    Адрес:
    TilsiT Россия
    203-мм выстрел 3ВОФ42 с осколочно-фугасным снарядом 3ОФ43 и уменьшенным зарядом к САО 2С7

    Выстрел предназначен для уничтожения (подавления) артиллерии, минометов, техники и живой силы в районах сосредоточения, тыловых объектов и органов управления войсками, разрушения полевых и долговременных оборонительных сооружений.

    Тактико-технические характеристики
    Масса, кг:
    снаряда ……………………………………… 110
    взрывчатого состава ……………………… 17,8
    Максимальная дальность стрельбы, км ………… 25,4
    Диапазон эксплуат. температур, град. С ………… ± 50

    Изображения:

  21. Recon
    Оффлайн

    Gefreiter Recon

    Сообщения:
    108
    Адрес:
    TilsiT Россия
    152-мм выстрел 3ВОФ58 с осколочно-фугасным снарядом 3ОФ45 и полным переменным зарядом к системам 2А65, 2С19

    Выстрел предназначен для уничтожения (подавления) артиллерии, минометов и других огневых средств противника, живой силы, объектов тыла и органов управления войсками, разрушения полевых и долговременных оборонительных сооружений. Выстрел может комплектоваться радиовзрывателем АР-5.

    Тактико-технические характеристики
    Масса, кг:
    снаряда ……………………………………. 43,56
    взрывчатого состава ………………………. 6,8
    Максимальная дальность стрельбы, км …………. 13,4
    Диапазон эксплуатационных температур, град. С + 40

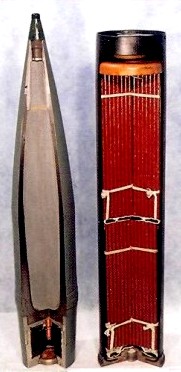

    Изображения:

  22. Recon
    Оффлайн

    Gefreiter Recon

    Сообщения:
    108
    Адрес:
    TilsiT Россия
    152-мм выстрел 3ВОФ72 с осколочно-фугасным снарядом 3ОФ45 и дальнобойным зарядом к системам 2А65, 2С19

    Выстрел предназначен для уничтожения (подавления) артиллерийских и минометных батарей, средств ПВО, пусковых установок тактических ракет, бронированных огневых средств мотопехотных (пехотных) и танковых подразделений, для поражения живой силы, полевых, фортификационных и других оборонительных сооружений.

    Тактико-технические характеристики

    Масса, кг:
    снаряда ………………………………… 43,56
    взрывчатого состава ……………………7,65
    Максимальная дальность стрельбы, км ……… 24,7
    Эффективность действия снаряда 1,2 - 1,3 раза выше, чем у ОФС ЗОФ25
    Диапазон температур применения, град. С … + 50

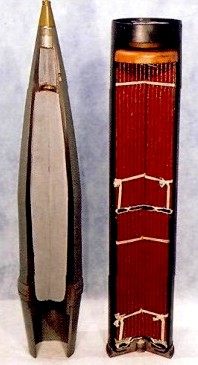

    Изображения:

  23. Recon
    Оффлайн

    Gefreiter Recon

    Сообщения:
    108
    Адрес:
    TilsiT Россия

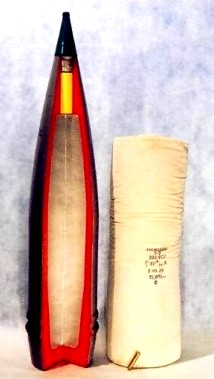

    152-мм выстрел 3ВОФ73 с осколочно-фугасным снарядом 3ОФ45 с уменьшенным переменным зарядом к системам 2А65, 2С19

    Выстрел предназначен для уничтожения (подавления) артиллерийских и минометных батарей, средств ПВО, пусковых установок тактических ракет, бронированных огневых средств мотопехотных (пехотных) и танковых подразделений, для поражения живой силы, полевых, фортификационных и других оборонительных сооружений.

    Тактико-технические характеристики

    Масса, кг:
    снаряда ……………………………………… 43,56
    взрывчатого состава …………………………7,65
    Максимальная дальность стрельбы, км ……………14,37
    Эффективность действия снаряда …… в 1,2 - 1,3 раза выше, чем у ОФС 3ОФ25
    Диапазон эксплуатационных температур, град. С … ±50

    Изображения:

  24. Recon
    Оффлайн

    Gefreiter Recon

    Сообщения:
    108
    Адрес:
    TilsiT Россия

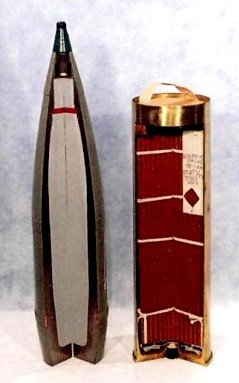

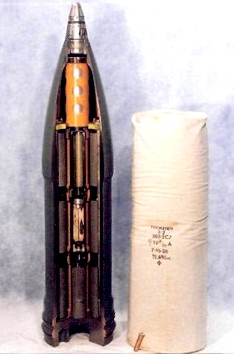

    152-мм выстрел 3ВОФ91 с осколочно-фугасным снарядом 3ОФ61 с донным газогенератором и дальнобойным зарядом к системам 2А65, 2С19

    Выстрел предназначен для уничтожения (подавления) артиллерийских и минометных батарей, средств ПВО, пусковых установок тактических ракет, бронированных огневых средств мотопехотных (пехотных) и танковых подразделений, для поражения живой силы, полевых, фортификационных и других оборонительных сооружений. Корпус снаряда изготавливается из снарядных сталей без термической обработки. Ведущий поясок крепится бесканавочным способом.

    Тактико-технические характеристики
    Масса, кг:
    снаряда …………………………………… 42,86
    взрывчатого состава ……………………… 7,8
    Максимальная дальность стрельбы, км …………… 29
    Эффективность действия снаряда …… в 1,3 - 1,5 раза выше, чем у ОФС ЗОФ45
    Диапазон эксплуатационных температур, град. С ±50

    Изображения:

  25. Recon
    Оффлайн

    Gefreiter Recon

    Сообщения:
    108
    Адрес:
    TilsiT Россия

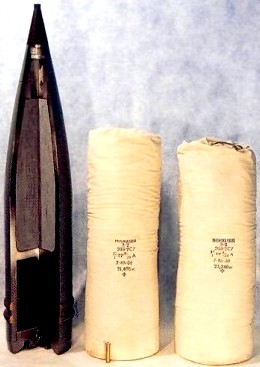

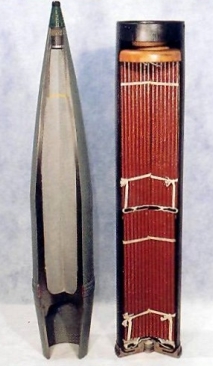

    152-мм выстрел 3ВОФ96 с осколочно-фугасным снарядом 3ОФ64 и дальнобойным зарядом к системам Д-20, МЛ-20, 2СЗМ, 2А65, С19


    Выстрел предназначен для уничтожения (подавления) артиллерийских и минометных батарей, средств ПВО, пусковых установок тактических ракет, бронированных огневых средств мотопехотных (пехотных) и танковых подразделений, для поражения живой силы, полевых, фортификационных и других оборонительных сооружений. Корпус снаряда изготавливается из снарядных сталей без термической обработки. Ведущий поясок крепится бесканавочным способом.

    Тактико-технические характеристики
    Масса, кг:
    снаряда …………………………………… 43,56
    взрывчатого состава ……………………… 7,8
    Максимальная дальность стрельбы, км ………… 24,4
    Эффективность действия снаряда …. в 1,3 - 1,5 раза выше чем у ОФС ЗОФ45
    Диапазон эксплуатационных температур, град. С+ 50

    Изображения:

  26. Recon
    Оффлайн

    Gefreiter Recon

    Сообщения:
    108
    Адрес:
    TilsiT Россия

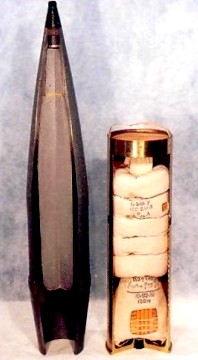

    152-мм выстрел 3ВОФ98 с осколочно-фугасным снарядом 3ОФ64 и уменьшенным переменным зарядом к системам Д-20, МЛ-20, 2СЗМ, 2А65, 2С19

    Выстрел предназначен для уничтожения (подавления) артиллерийских и минометных батарей, средств ПВО, пусковых установок тактических ракет, бронированных огневых средств мотопехотных (пехотных) и танковых подразделений, для поражения живой силы, полевых, фортификационных и других оборонительных сооружений. Корпус снаряда изготавливается из снарядных сталей без термической обработки. Ведущий поясок крепится бесканавочным способом.

    Тактико-технические характеристики
    Масса, кг:
    снаряда ……………………………………… 43,56
    взрывчатого состава ………………………… 7,8
    Максимальная дальность стрельбы, км ……………14,2
    Эффективность действия снаряда в 1,3 - 1,5 раза выше, чем у ОФС 3ОФ45
    Диапазон эксплуатационных температур, град, С + 50

    Изображения:


Поделиться этой страницей
