Если: не работают кнопки, пропал звук, не видит катушку и прочие поломки которые появились во время эксплуатации металодетектров фирмы Garrett и не только. Смело можна обращатся ко мне в личку за консультацией или непосредственно провидением ремонта , обеспечу гарантию после моего ремонта нахожусь в Киеве

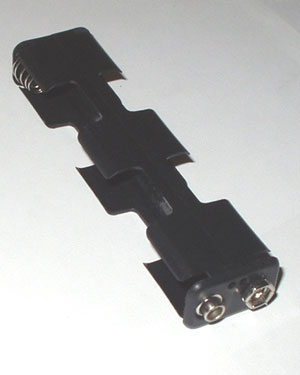

у подавляющего большинства металодетекторов Гаррет используются холдеры для батарей, такие как на рисунке, если он у Вас треснул сломался или еще чего то легче всеже его купить, (стоимость 1го - 8 грн. 15 грн. за 2ва холдера)
Еше один наверное самый важный совет доморощеным мастерам, не пытайтесь самостоятельно вскрывать пленку под которой находятся кнопки, ну уж если совсем не в терпеж, начинайте это делать с нижнего правого края , так как с левого находится паз внутрь и собственно гибкий шлейф, который перерезается наура при первом неудачном вскрытии
Небольшой опрос : если у Вашей АСИ250 сломан не работает или вообще отсутствует экран, готовы ли вы за его ремонт выложит 40-45 долларов ????
нет неготовы у аси часто проблемы с дисплейем и причина того нестоит разве что замена если разбит и правильнее говорить дисплей а не экран хотя на тягу как говорят невлияет лиш бы понятно было
на то и ворос был задан , а правилнее говорить так как понятнее )) , есть альтернатива оригинальному экранчику стоимостью в 30 долларов, как Вам такое предложение ???
Итак появились родные экранчики для АСЕ250 в количестве 10 шт, цена за экранчик 350 грн, все вопросы по их приобретению, прозьба задавать в личку, фото экранчиков выложу на днях
Подскажи если знаеш распайку штекера от катушки к блоку в каком порядке идут провода по цвету к штекеру

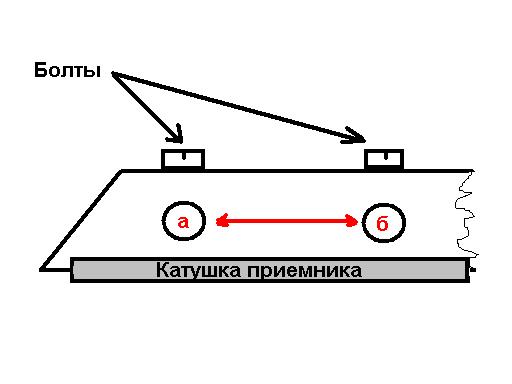

Очень часто в глубинных насадках для Гарреттов 2500го и Мастер Хантера, ломаются крипежные стойки, да не сикрет слегка не прочный пластик, но что же делать если сломался крепеж. Для начала образовавшиеся дыры в пластике необходимо залить эпоксидной смолой и дать ей хорошо затвердеть, это необходимо для того что бы изолировать котушку от влаги. Далее вставляем палку соеденяющею обе катушки в приемную катушку и в тех же метсах где располагались крепежы, сверлим два отверстия "а", "б", диаметр подбирается по вкусу, далее находим понравившиеся нам дубеля, (лучше взять пластиковые) к примеру такие : у них достаточно широкая шляпка Далее помещаем их в отверстия "а","б", и лишнее которое вылезло с обратной стороны срезаем заподлиццо, и в отверстия что огранизовалось, закручиваем саморез (главное взять не длинный) Все механическая часть рамки восстановлена, и готова к эксплуатации. Важно что бы дырочьки "а","б" были именно в местах указаных на изображении. Удачи всем в копе.

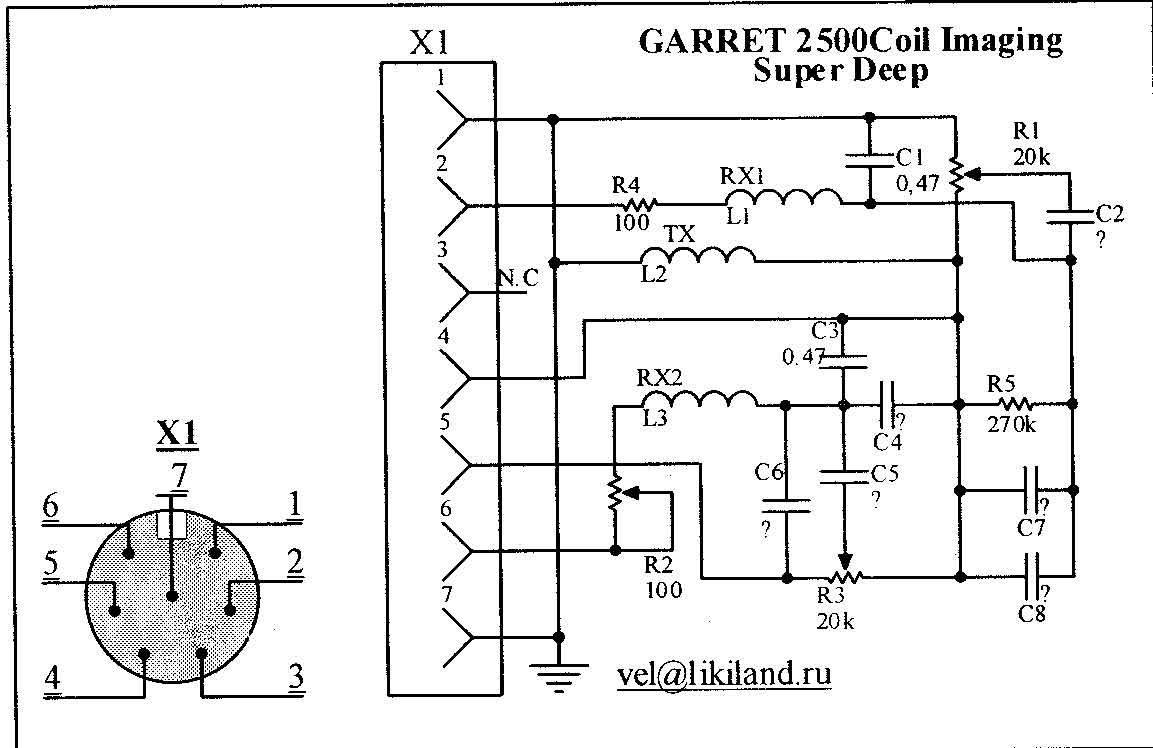

Итак небольшой пост по поводу замены штекеров на котушках в глубинной насадке для ГТИ2500го. Распайка провода в котушке передатчика, очень напоминает распайку АСЕ250, одна пара проводов идет в изоляции с красной полоской, вторая пара в изоляции без полосок, и присутствует зеленый провод Гораздо сложнее дела обстоят с распайкой штекера приемной катушки тут идет: 1. Одна пара в изоляции с красной полоской 2. Вторая пара в изолции с синей полоской 3. Третья пара в изоляции без полосок 4. Зеленый проводок. 5. Между 1м и 7 м контактами - перемычка !!! Более детально смотрите картинку, если будут вопросы задаем, не стисняемся
Простите за отход,но слово Гаррет и Ремонт как то не очень сочетаются.. Машина чрезвычайно надежная..
Ну ну, говорите очень надежная, кнопки у гарриков у всех кроме серии АСЕ и ГТИ2500го, сделаны очень хреново, и со временем от влаги просто начинают глючить или не работать, у меня на ремонте с кнопками было около 20ти гарриков, начиная от 500го и до 1500го; По поводу звука, все также тривиально как и у Вайтсов, если не выходной транзистор так каомпаратор, распространенная поломка. Самый интересный случай когда коротится приемник МД Гарретт, это делается очень просто пользователями, и достаточно часто, вылетает ШИМ и приемник с синхро детектором. Говорите надежная? такая же электроника как и в магнитофоне, а какой бы ни был магнитофон, он может поломаться.
Итак в продолжение эпопей связаных с увеличением питания для АСЕ150/250, ребята ну не суньте вы в АСЮ свинцовые аккумуляторы от мопедов, да на них написано 6в, но в полностью заряженом состоянии он имеет все 9ть Вольт, и что собственно приводит к выходу их строя следующих компонентов 1. SST202 -- мосфетный транзистор 2. 7002 - два полевика 3. TL750L08C - LDO стабилизатор (в наших краях хер достанешь) итак решение проблемы с TL750L08C Берем на РР TL750L10C - она более доступна и 78L08 в корпусах SO-8 и спаиваем их таким образом: 78L08 TL750L10C 1-вых.......вх-8-----1..........8 2-gnd......gnd-7-----2.........7 3-gnd......gnd-6-----3.........6 4-NC........NC-5-----4..........5 распиновки у микросхем одинаковые, но в таком случае критично будет питание, вот теперь то можна сунуть акум от МОПЕДА!!!!

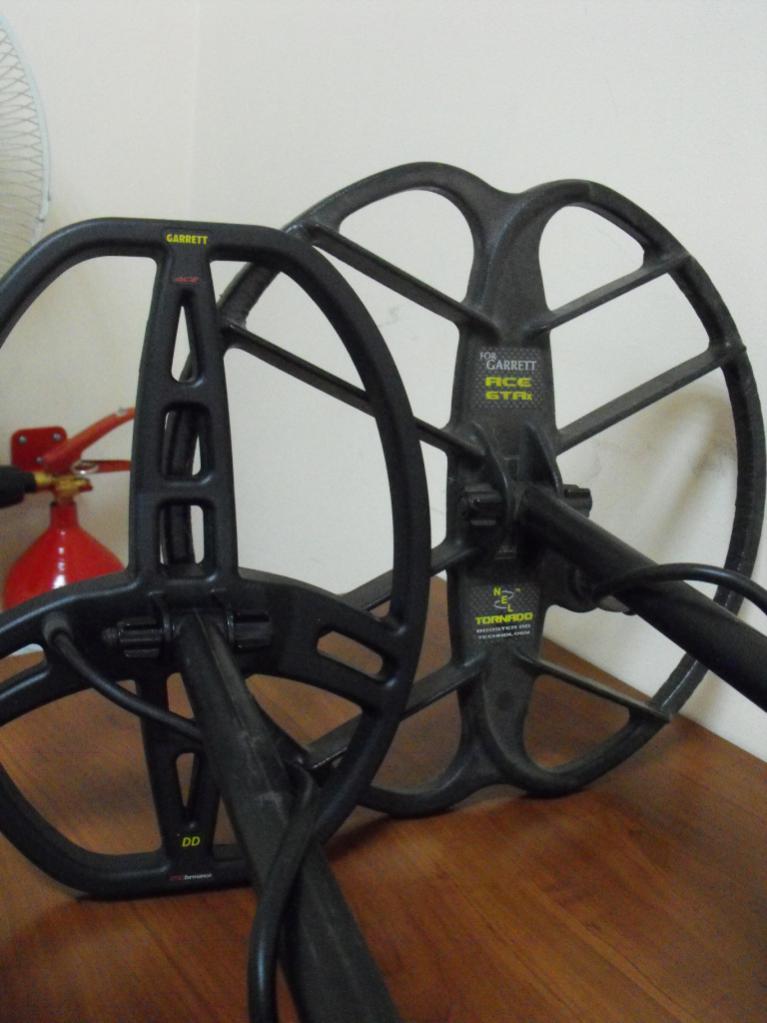

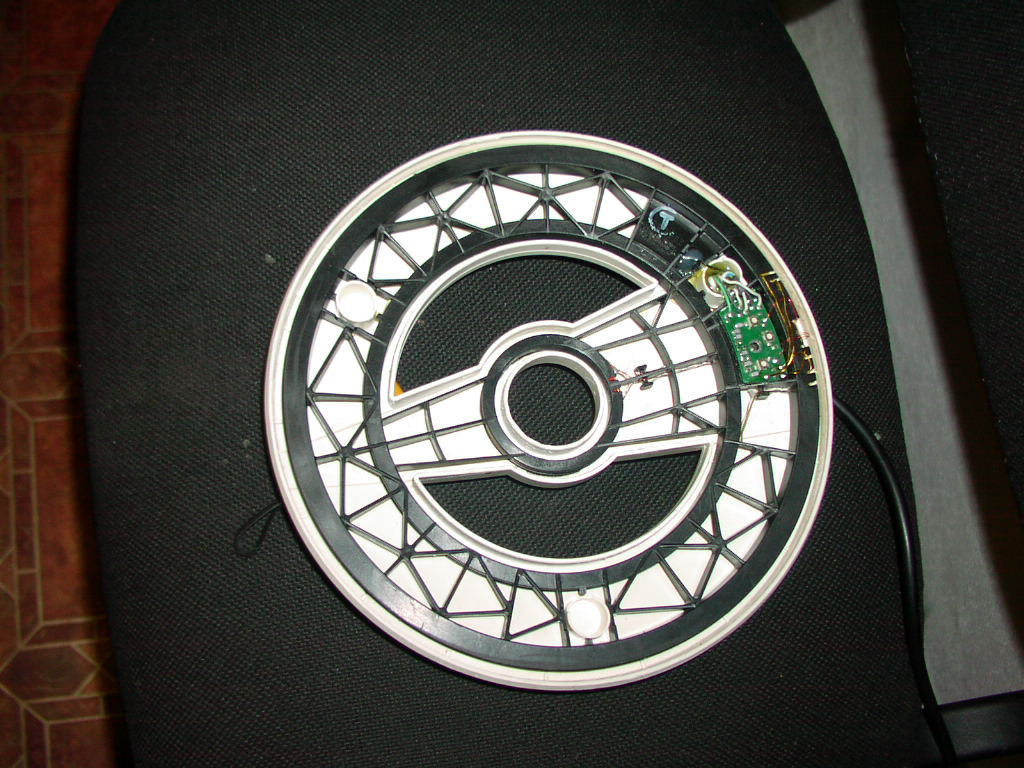

Вся правда о Garrett ACE350 & Euro ACE350 Итак наконецто дождался наш рынок этих аппаратов, хотя Euro ACE350 увы пока не поставляется на наш рынок, и заказать его можно только лишь непосредственно на заводе производителе. Открыв коробку радует комплектация, в нее входит 1- сам аппарат 2- штанга 3- котушка ДД 4- каплезащитный чехол 5- лопатка 6- суумочка для находок 7- наушники 8- инструкция на английском по сути такая комплектация чем то напоминает АСЕ Про пак, но катушка 1на зато ДД Начнем с катушки размер катушки 21,5х26,5см PROformance DoubleD режим работы оной показан на рисунке К основным характеристикам аппарата относим: Тип схемы: VLF Рабочая частота: 8.25 кГц Глубина обнаружения монеты: 25-35 см Проведя тест на монету "Царица полей" (воздушный тест) имеем 32 см. Очень убедительно так я вАМ СКАЖУ Частота приподнята по сравнению с АСЕ250 на 1,35 кГц, что должно обеспечить лучшее обнаружение мелких предметов. Частота проверена была осциллографом и действительно соответстует значению 8,25 кГц, ток передатчика составил 20мА На приемнике четко просматривается сдвиг входного вигнала по отношению к передающему сигналу, с чего следует вывод -- катушка является резонансной системой. -------------------------------------------------------------------------- Но больше всего меня удивил тот факт, что после вскрытия аппарата АСЕ350, я увидил знакомую плату АСЕ250 на которой всего навсего заменено 2 детали, опорный кварцевый резонатор и конденсатор на выходе передатчика, больше никакой разници с АСЕ250 нету , с чего следует что АСЕ350 это не новый апарат а всего навсего новое виение маркетинга. Хотя расматривая сравнение АСЕ 250 и 350 можно сказать, что если денег не хватает то можно смело покупать АСЕ250 увы без кошерного обвеса, а если хватает то выгодно брать 350ю со всем барахлом что идет с нею вместе. Собственно вывод как технаря Разница между аппаратами 1- частота 2- катушка 3- комплектация 4- название во всем остальном одинаковые показатели (воздушный тест АСЕ250й с Катушкой 21,5х26,5см PROformance DoubleD, показал такой же результат как и АСЕ 350 ) Собственно Товарищи, не гонитесь Вы за наклейками, мой Вам совет. Фото плат выставлю чуть попозже, так как увы щас нету фотоаппарата Огромное спасиб о камраду PinPointer, за предоставление аппаратов. (тесты в грунте будут размещены ближе к выходным)
Итак, вчера ко мне на ремонт попал Garrett Master Hunter CX+, как сообщил владелец, прибор просто на копе перестал реагировать на предметы, тоесть так сказать "ослеп". В чем же причина? Причина тривиальна, просто вышел из строя передатчик, который организован на микросхеме LM386N, не дифицитная деталь, схема его включения аналогична схеме АСЕ350/250/150, посему товарищи, если у Вас проявились схожие симптомы с вашим гарреттом, смело отправляйте его мне, такой ремонт не займет много времени, и денег. Большая и убедительная прозьба не пытайтесь самостоятельно ремонтировать технику, без наличия необходимых знаний и оборудования. Так как вчерашний Гаррик был больше угроблен владельцем, чем той поломкой которая возникла. с уважением RaDevan

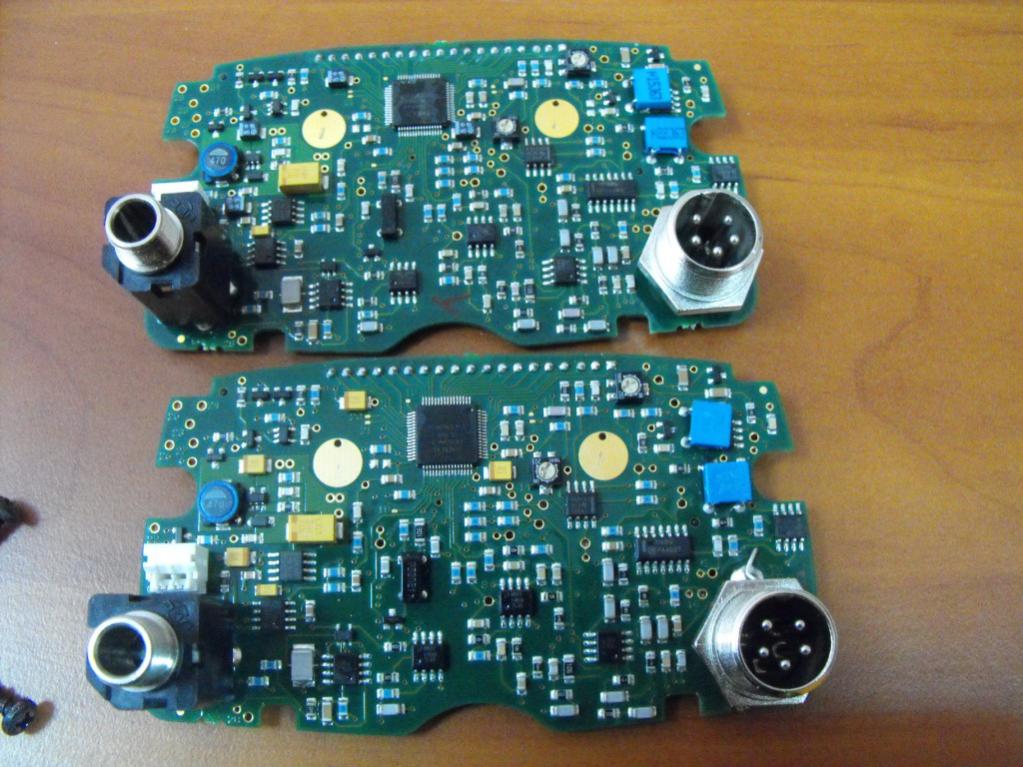

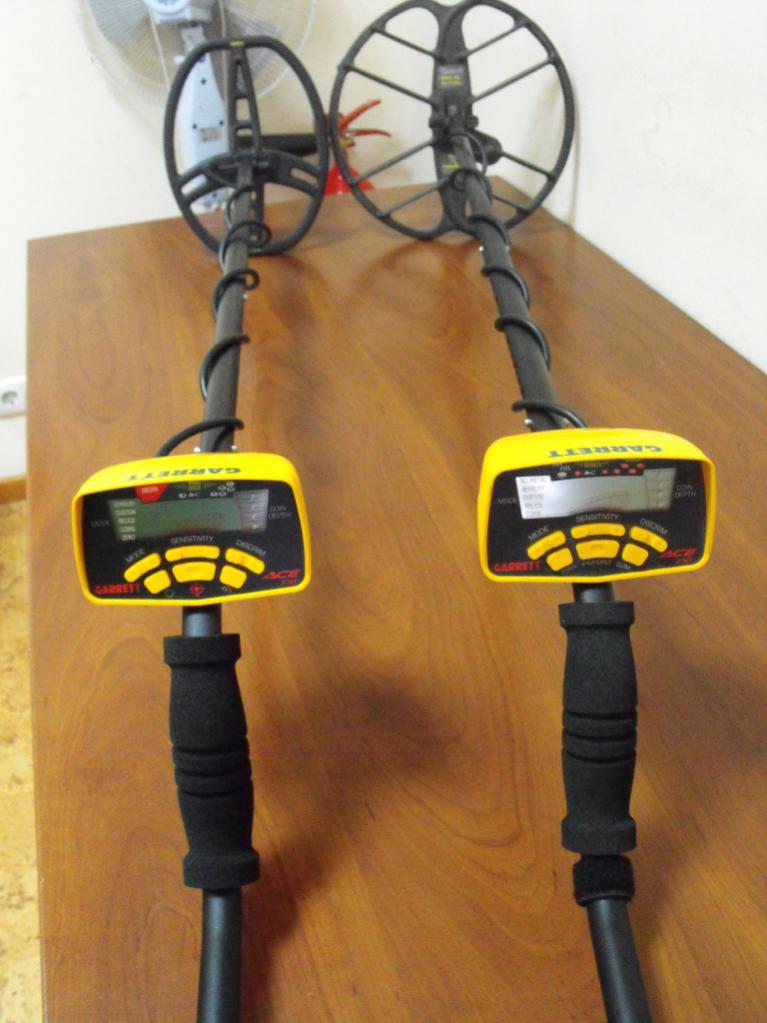

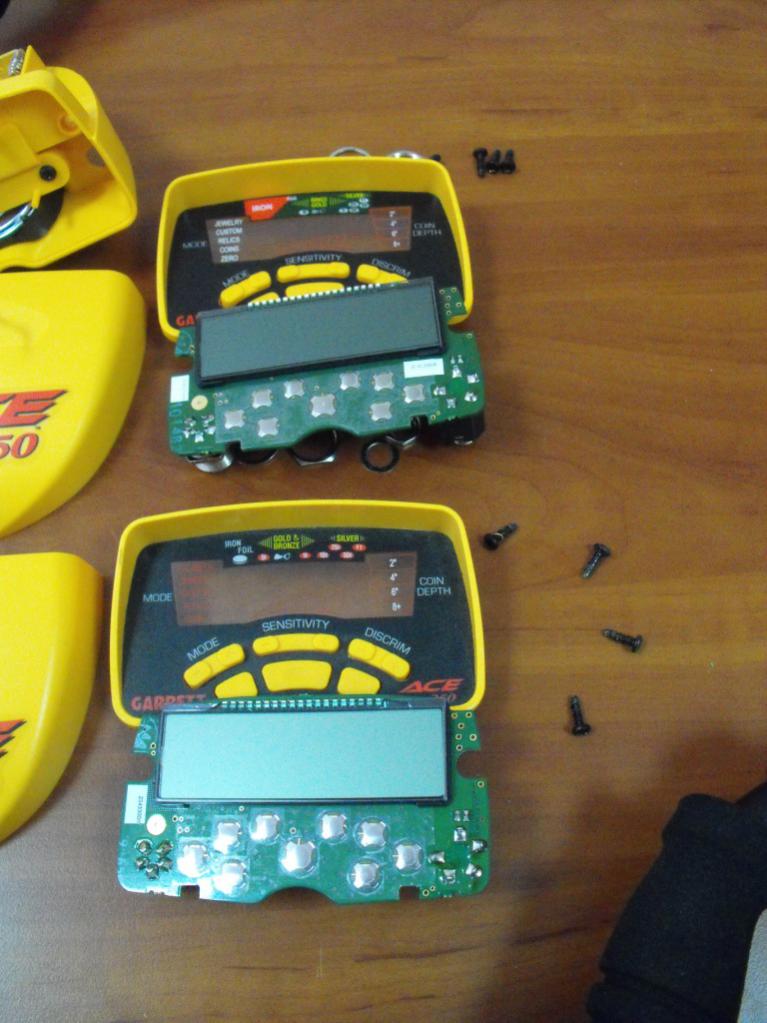

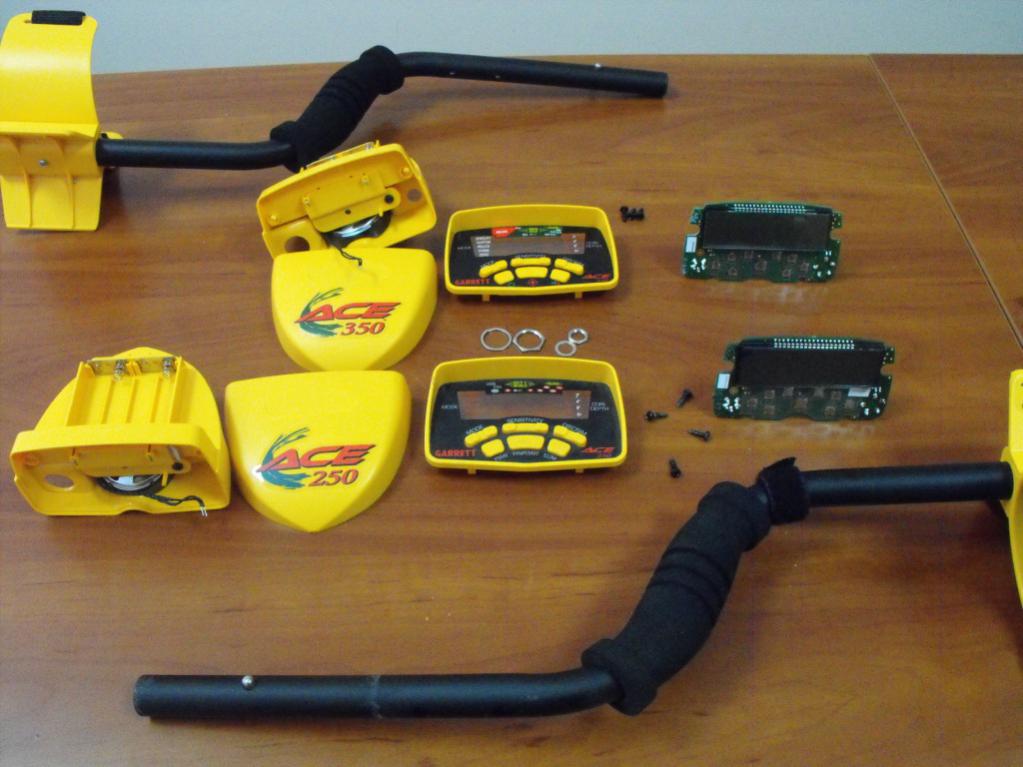

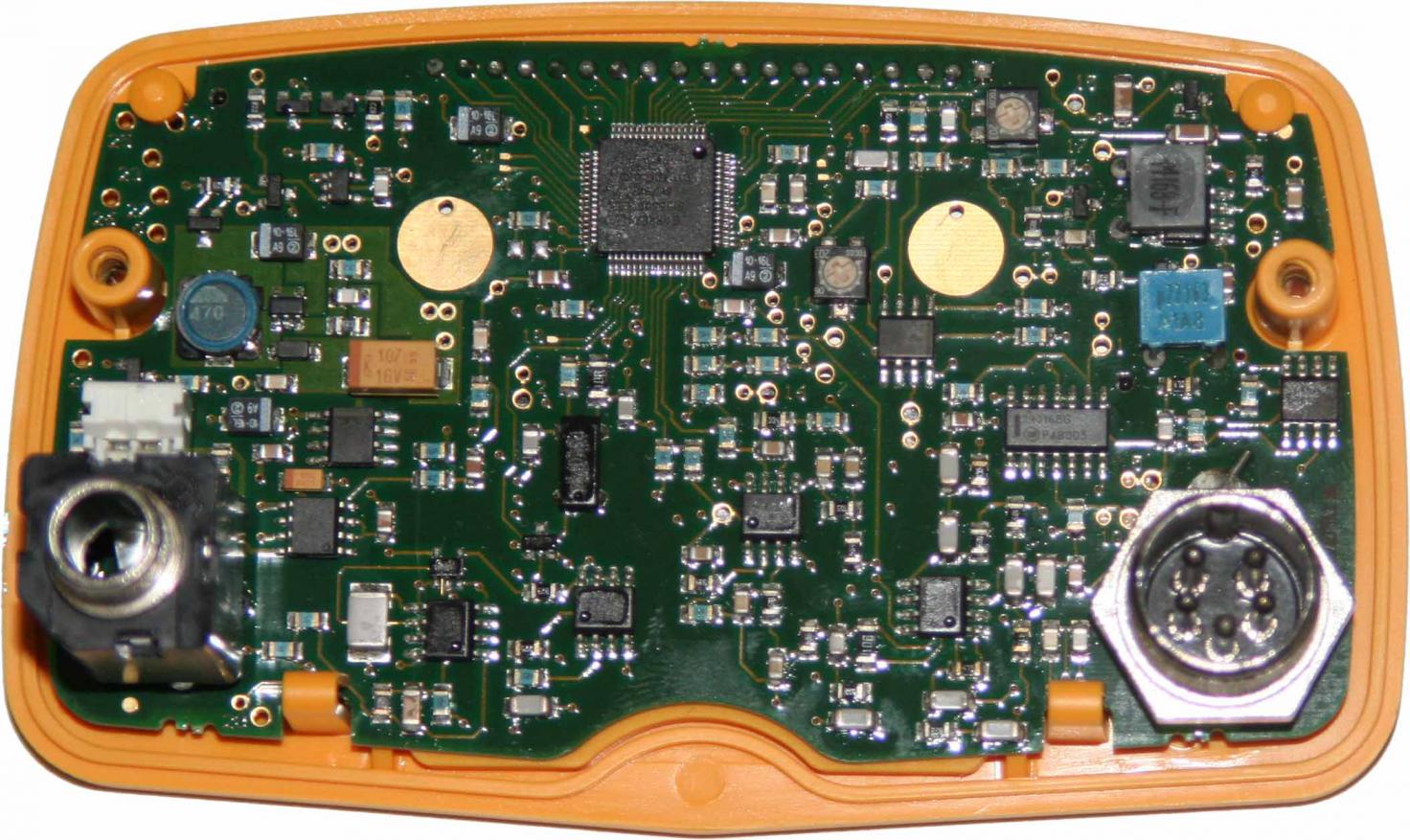

И так, наконецто подсуетил фотоаппарат, и сфоткал внутренности, для сравнения взял класическую АСЕ250 с Неловской катушкой. Убедительная прозьба всем форумчанам, попробуйте найти отличия на плате АСЕ350 и АСЕ250 Тесты аппарата, будут выложены на выходных
Очень советую ознакомится с данным обзором, как раз сравнивается АСЕ250 и Евро АСЕ, очень питательный и зделаный с умом отчет, как в принципе и всегда от reviewdetector http://www.reviewdetector.ru/review/ace350/ace350.html
Уважаемые форумчане, кто может подсказать полную маркировку стабилизатора на 4 вольта (U13) в ACE 250? Его SMD маркировка KB40, а на схеме MC520X-4.0 Собственно, интересует цифра, которая должна быть вместо "Х", ну и аналог, если таковой имеется.
Вот собственно маркировка MIC5208-4.0BMMTR или MIC5208-4.0YMM или MIC5208-4.0YMMTR Вопрос, прочему решили что именно этот стабилизатор ???
